ASRock Fatal1ty Z170 Gaming K4

ASRock har vi efterhånden mødt et utal af gange her på redaktionen, men det betyder ikke, at det bliver mindre interessant. Gaming K4 fra Fatal1ty serien er et midrange bundkort, der giver os mulighed for 2-vejs CrossFireX, knivskarp lyd og gigabit ethernet. Altsammen noget, der tiltaler en engageret gamer. Velkommen til vores test af ASRock Fatal1ty Z170 Gaming K4.





---





Det tekniske overblik:

• ASRock Super Alloy
• Gaming Armor -Memory / VGA Card / Cooling / Internet / Audio
• Supports Skylake 6th Generation Intel Core™ Processors (Socket 1151)
• Digi Power, 10 Power Phase Design
• Supports DDR4 3866+(OC) memory modules
• 2 PCIe 3.0 x16, 3 PCIe 3.0 x1
• AMD Quad CrossFireX™ and CrossFireX™
• Graphics Output Options: DVI-D, HDMI
• 7.1 CH HD Audio (Realtek ALC1150 Audio Codec), Supports Purity Sound™ 3 & DTS Connect
• Killer™ E2400 Gigabit LAN
• 2 SATA Express, 6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
• 8 USB 3.0 (5 Type-A + 1 Type-C, 2 Front)
• Supports Full Spike Protection, ASRock Live Update & APP Shop, F-Stream, Key Master, XSplit

Find prisen på dit næste bundkort hos...





---







ASRock har givet designet af kassen en ordentlig overhaling med Fatal1ty Z170 bundkortet, mens farvevalget ikke har ændret sig på selve bundkortet. Gaming K4 har samme sort- og røde farvetema, og desværre ser vi også her, at låsearmene ikke er blevet indfarvet, som med Extreme serien. Armor coveret henover I/O panelet og lydchippen er derimod et helt nyt tiltag. Designet er lækkert. Redaktionen bryder sig virkelig bare ikke om de låsearme. Det er en skam på et ellers lækkert bundkort.





ASRock har holdt fast i idéen om XXL Heatsink designet, men på Z170 har de dog redesignet udformningen til et mere lige og firkantet look, som jeg faktisk synes bedre om end på de tidligere bundkort. Under VRM heatsinken gemmer der sig en 10-faset strømstyring, der nok skal gøre sit for at fodre CPU'en med masser af strøm undervejs. Den 11. og lidt mindre strømfase leverer strømmen til HD 530 chippen.

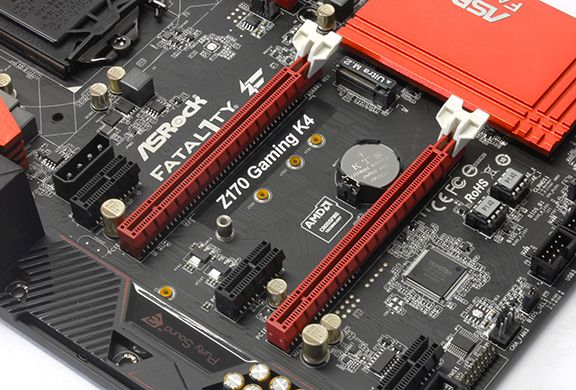

Vi finder i denne omgang kun to PCIe Gen. 3 x16 porte, hvoraf port nummer to kører i x4 mode ved dual grafikkort. Derfor er der heller ikke baner nok til at køre SLI på dette bundkort, som derfor kun understøtter CrossFireX. Derudover finder vi tre Gen. 3 x1 sokler. Ved siden af den første x16 port har vi desuden en Ultra M.2 port, der kører i Gen. 3 x4 mode og derved giver os op til 32 Gbps hastigheder.



Til trods for at vi har med et midrange bundkort at gøre, så har ASRock stadig holdt gamingsegmentet i tankerne, eftersom de har valgt at give os Realtek ALC1150 lydchippen i det nye Purity Sound 3 lydsystem. Vi får altså stadig et lydsystem, som kan levere op til 115 dB(A) i output, mens mikrofonen kan klare op til 105 dB(A). Systemet kan klare op til 7.1 surround, ligesom der er fuld understøttelse for DTS-HD og Blu-Ray HD lyd. Alle audio CAP's er leveret af Nichion, der er kendt for at lave højkvalitets- og guldbelagte CAP's. Til at håndtere headsets har vi en TI NE5532 Premium Headset Amplifier, som er kendt blandt HIFI entusiaster som værende en forstærker af virkelig høj kvalitet.

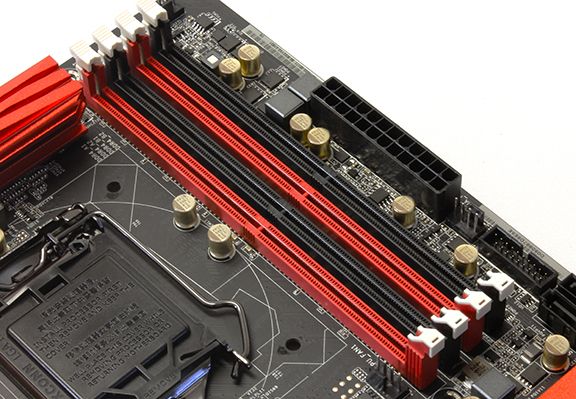

RAM-soklerne kan håndtere op til 64 GB DDR4 RAM med en maksimal clockfrekvens på 3866 MHz. Soklerne kører i Dual Channel mode, og der er fuld understøttelse af Intels Extreme Memory Profile 2.0 (X.M.P 2.0).





Vi finder på bundkortet seks SATA3 porte, hvoraf de fire af dem i par af to og to kan fungere som SATA Express porte, hvilket I også tydeligt kan se på billede 1. Vi undskylder for sløringen på billede 2, men kameraets optiske sensor må have lavet rod i det.





På I/O-panelet finder vi følgende fra venstre mod højre:

• To USB2.0 porte samt én PS/2 port
• DVI- samt HDMI2.0 udgange
• To USB3.1 porte (Type-A + C)
• Fire USB3.0- samt en Killer E2400 Ethernet RJ45 port
• Udgange til Realtek ALC1150 inklusiv optisk port

På næste side kigger vi på ydeevnen.
