NZXT Kraken G10 og X41 AIO bundle

NZXT er et velrenommeret firma inde for kabinetter og køling i mine øjne, og selvfølgelig skal vi da have set på, hvad deres G10 GPU bracket kan levere af køleevne i kombination med en NZXT Kraken X41 AIO vandkøler til mit R9 270X referencekort.







Specifikationer



NZXT Kraken G10 GPU bracket:

• Dimension: 177 (W) x 32.5 (H) x 110.6 (D) mm
• Passer til Nvidia : GTX 980, 970, 780 Ti, 780, 770, 760, Titan, 680, 670, 660Ti, 660, 580, 570, 560Ti, 560, 560SE
• Passer til AMD : R9 290X, 290, 280X, 280, 270X, 270 HD7970, 7950, 7870, 7850, 6970, 6950, 6870, 6850, 6790, 6770, 5870, 5850, 5830
• Passer med NZXT : Kraken X61, Kraken X41, Kraken X31, Kraken X60, Kraken X40
• Passer med Corsair : H105, H110, H90, H75, H55, H50 (CW-9060006-WW only)
• Passer med Antec : KUHLER H2O 920V4, KUHLER H2O 620V4, KUHLER H2O 920, KUHLER H2O 620
• Passer med Thermaltake : Water 3.0 Extreme, Water 3.0 Pro, Water 3.0 Performer, Water 2.0 Extreme, Water 2.0 Pro, Water 2.0 Performer
• Passer med Zalman : LQ-320, LQ-315, LQ-310
• Fan Dimensions: 92 (W) x 92 (H) x 25 (D) mm
• Fan Input Power: 2.16W
• Fan Current: 0.18A
• Fan Speed: 1500 ± 10% R.P.M.
• Fan Voltage: 12V DC
• 2 års garanti

NZXT Kraken X41 AIO vandkøler:

• Air Flow: 42.4-106.1 CFM
• Air Pressure: 0.36-1.97 mm H2O
• Motor Speed: 2400-3600 ± 150 RPM
• Fan Connector: 4 Pin PWM
• Motor Voltage: 12V
• Kompatibilitet: Intel LGA 2011-3, 1366, 1156, 1155, 1150 CPUs
• Kompatibilitet: AMD FM2, FM1, AM3+, AM3, AM2+, AM2 CPUs
• Fan Dimensions: 140 x 140 x 25mm
• Motor Current: 325mA
• Radiator Dimensions: 140 x 172.5 x 36mm
• Fan Model: NZXT FX V2 140mm Performance PWM Fan
• Fan Noise Level: 20-37 dBA
• Tube Length: 400mm
• Fan Speed: 800~2000 RPM ± 10%
• Fan Voltage: 12 VDC
• 6 års garanti



Find priser på dit næste hardware hos...









I NZXT Kraken G10 kassen finder vi:

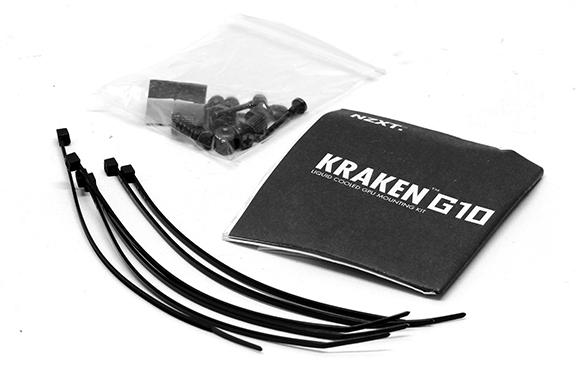

• Installationsmanual
• Sikkerheds- og garantipapirer
• Strips til kabelføring

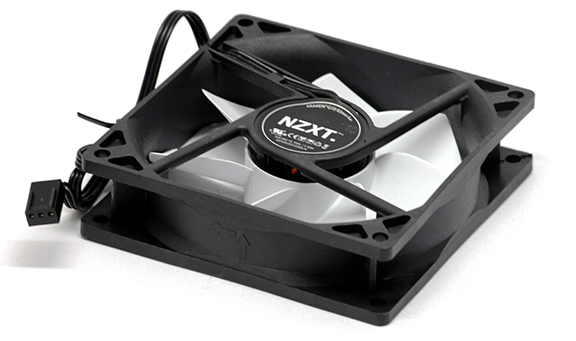

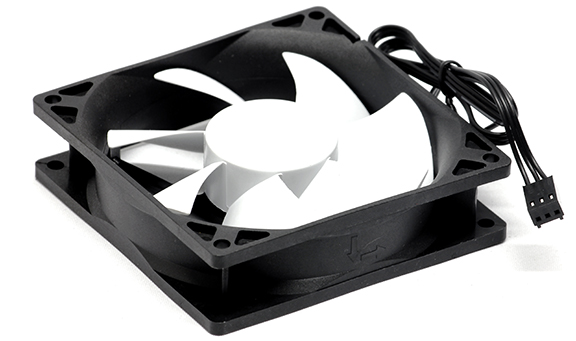

• NZXT 92 mm fan til køling af VRAM og VRM

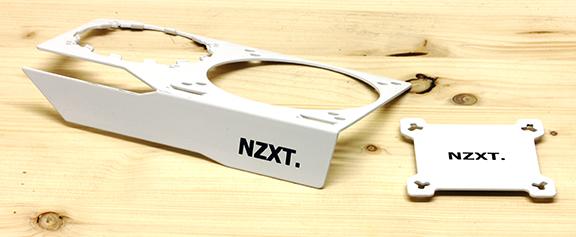

• Kraken G10 bracket
• Backplate til PCB



I NZXT Kraken X41 kassen finder vi:

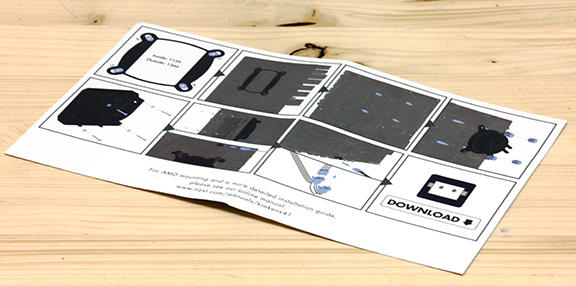

• Installationsmanual, som godt kunne være udpenslet lidt bedre
• Monteringskit til AMD og Intel
• Kraken X41 AIO vandkøler

Som en start vil jeg nu gennemgå Kraken X41 køleren, men monteringskittet og generel fremgangsmåde ved X41 kan jeg ikke rigtig vise jer, da vi jo tester den som en GPU køler med G10 bracket og ikke som en CPU køler.

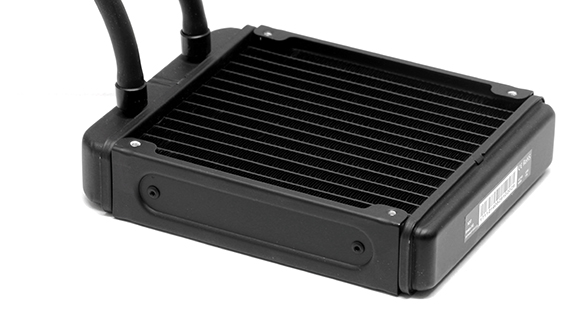

X41 minder på nogle punkter om X31, men forskellen er blandt andet, at X41 er noget tykkere, og den kommer kun med en enkelt 140 mm blæser i modsætningen til X31, der er tyndere og med dual 140 mm i push/pull setup.

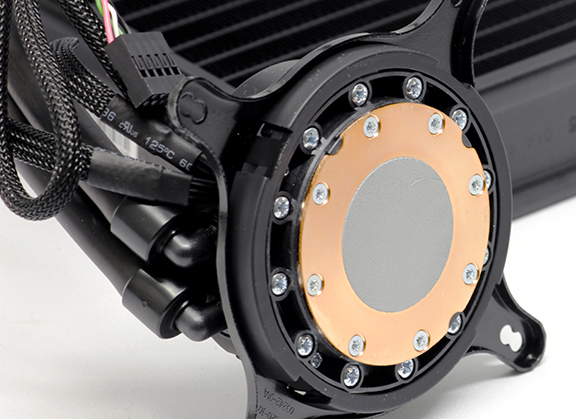

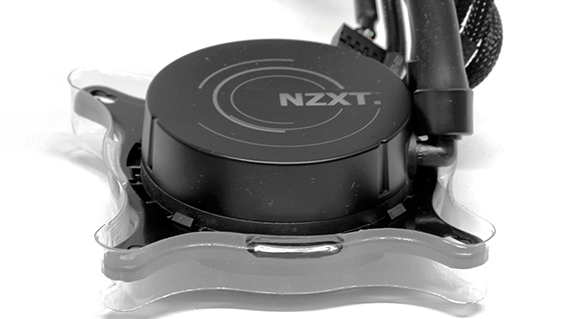

Kølehovedet kører med 12 volt DC spænding, mens blæseren er PWM styret op til maks 1500 RPM, men heldigvis er det en relativt lydløs blæser. Pumpen regulerer selv voltage under brugen for at regulere væskestrømmen og derved temperaturen på kølevæsken. NZXT logoet på kølehovedet skifter farve fra blå til rød gradvist efter CPU temperatur, og det kommer ligeså formsmurt med kølepasta og Intel monteringsbracket monteret.

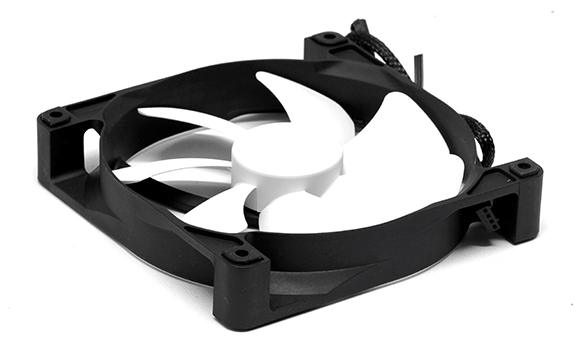

Med til X41 følger også en NZXT 140 mm blæser, som skal monteres på radiatoren og sende luft gennem finnerne og ud gennem kabinettet. Der medfølger både lange skruer til blæseren, ligesom vi også finder korte skruer til at skrue gennem kabinettet og ind i radiatoren.





Montering:

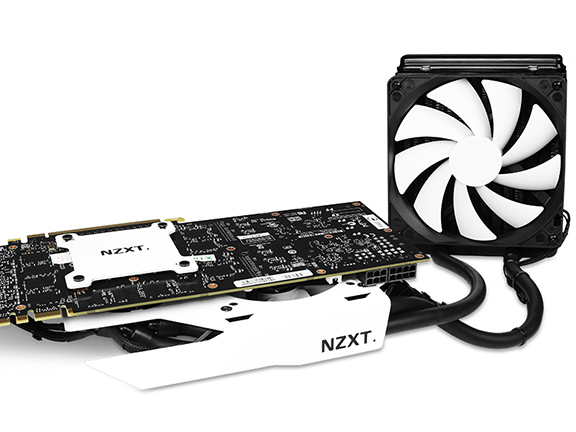

Montering af X41 og G10 bracket er faktisk en ganske kort proces, som dog kan være lidt lusket, fordi man skal holde bracket og kølehovedet linet op mod hinanden, mens skruerne fra G10 monteringskittet skrues fast. Det er lidt besværligt, og jeg kunne godt have ønsket mig, at NZXT havde gjort det lidt lettere. Da vores eksemplar er en testvare, og den skal pilles af kortet igen med det samme, har jeg ikke udført ordentlig slangeførsel, hvorfor jeg også har lånt et billede fra NZXT til at illustrere det endelige udseende.

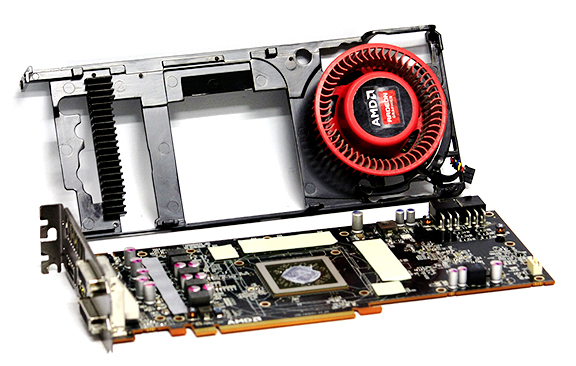

Til montering af herligheden har jeg et AMD R9 270 2 GB referencekort, som jeg også anvendte ved test af Arctic Accelero VGA køleren i 2014. Derfor henviser jeg til denne test, hvis I ønsker at læse omkring afmontering af referencekøler.





Første skridt er at klargøre backplate, og det foregår ved at sætte de lange monteringsskruer gennem backplaten og op som her på billedet. Den sorte pude skal vende som vist på billedet, og der skal sættes de små plastikskiver mellem PCB og skruer. Skruerne spændes med bolte fra kittet. Dernæst placeres backplaten bag på PCB'et, og skruerne stikkes gennem hullerne fra den oprindelige referencekøler.





Slutteligt anbringes kølehovedet inde i G10 bracket, hvorefter der drejes en smule til siden, så hakker på bracket og kølehoved passer sammen, og kølehovedet derved sidder fast ved endt montering. Det var her, der optrådte lidt besvær, da hovedet ikke var låst og kunne dreje rundt. Kølehovedet skal faktisk vendes, så teksten står vertikalt, hvilket undrer mig en smule, men det fungerer for at kunne få slangerne ført korrekt.

Bracket skubbes ned over monteringsskruerne fra backplaten, og de små sorte fingerskruer på billedet sættes ned over og spændes til. G10 bracket er tynd og ikke alt for stabil, så pas på med at overspænde, da det så kan og vil bukke.





Så er der ellers bare tilbage at trække slangerne ned langs GPU bracket og samle dem pænt med de medfølgende strip, inden det hele monteres i ens kabinet.



På næste side kigger vi på testsetup og benchmarkresultater.
