ASUS ROG Maximus VIII Gene

ASUS er efterhånden ved at være en af stamkunderne her på redaktionen, og det er godt det samme, eftersom de så mange gange før har bragt os et væld af fede produkter til test. Vi vender i denne omgang blikket imod ASUS ROG Maximus VIII Gene. Et Republic of Gamers kort med Z170 chipsettet i mATX formfaktor.





---



Få overblikket:

• Socket: LGA1151 (Skylake)
• Chipset: Z170
• Memory: Up to 64 GB unbuffered, non-ECC DDR4 @ 3800 MHz
• Supports SLI and CrossFireX
• Intel I219V Gigabit LAN chip
• ROG SupremeFX 2015 8-Channel High Definition Audio CODEC
• mATX form factor

Find prisen på dit næste bundkort hos...





---



Gennemgang:

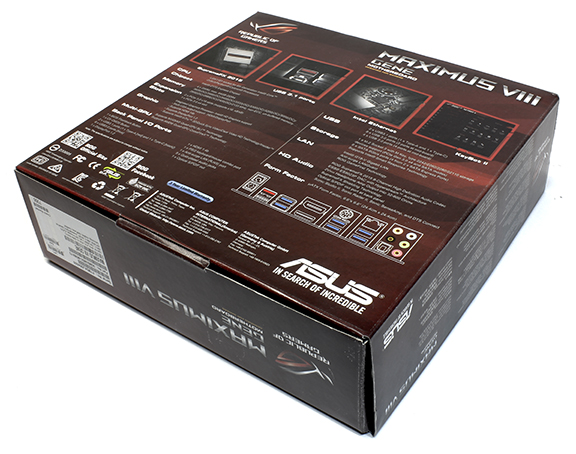

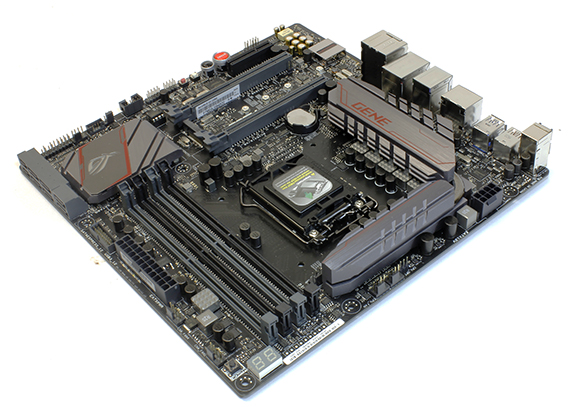

Igen har ASUS imponeret undertegnede med dette mATX bundkort i den nye Z170 serie. Det nye design er superlækkert, og jeg er vild med det sorte og grå farvetema. Designet på kassen følger ROG serien, som vi kender den. Med til bundkortet hører desuden et par poser med SATA3 kabler, manualer, garantipapirer, ASUS ROG door hanger samt frontpanel standoffs, der gør tilslutning af kabler herfra lettere.

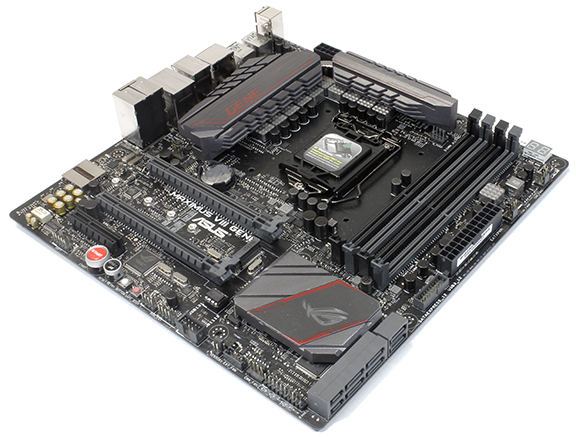

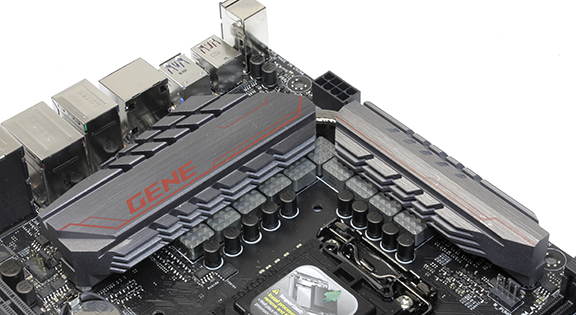

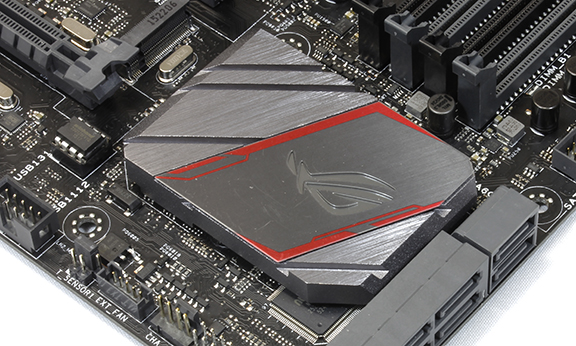

Under VRM heatsinken, som vi kan se på det første billede, finder vi en strømstyring med 10 faser. Både VRM- og chipset heatsink er lavet i et sølvfarvet design med røde aner. Desuden er de fyldt med dybe riller, som kan udnytte et godt airflow til god køling.

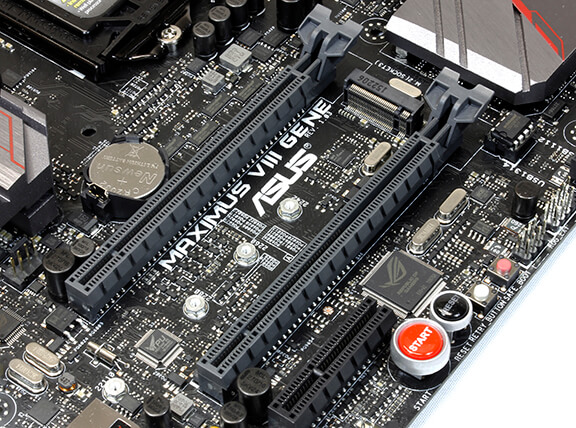

Vi finder to PCIe sokler, hvoraf den ene kører i x16 hastighed, mens sokkel to kører med x8 hastighed. Men dermed understøtter bundkortet også både SLI og CrossFireX. Vi finder her også en M.2 Ultra sokkel, som kan levere en teoretisk hastighed på op til 32 Gbps.

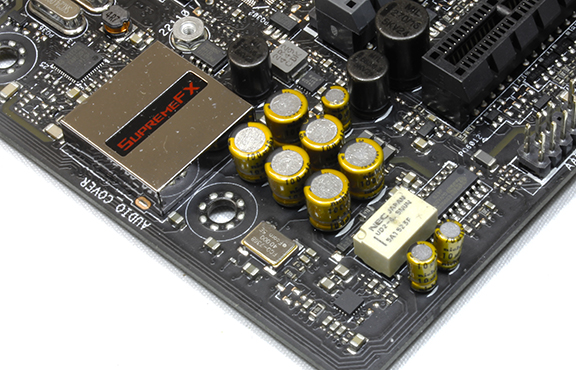

Bundkortet er udstyret med et ROG SupremeFX lydsystem, hvor audio chippen er gemt væk under en EMI kapsel. Lydchippen er ikke den velkendte Realtek ALC1150 men derimod en ESS ES9023P DAC samt en TI RC4580 2VRMS audio OP AMP til at styre headsets.

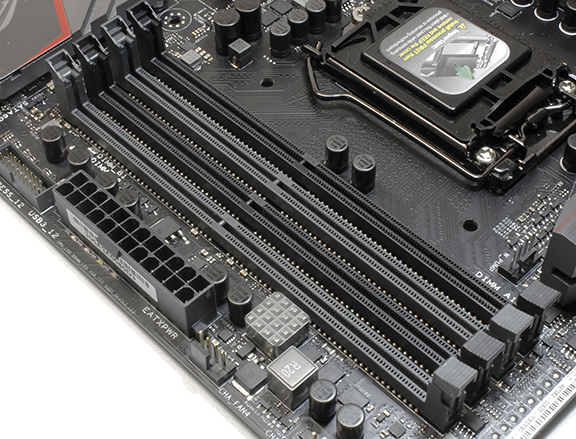

DIMM soklerne understøtter op til 64 GB non-ECC DDR4 RAM med en maksimal clock frekvens på op til 3800 MHz. Som alle andre gange kører soklerne Dual Channel.

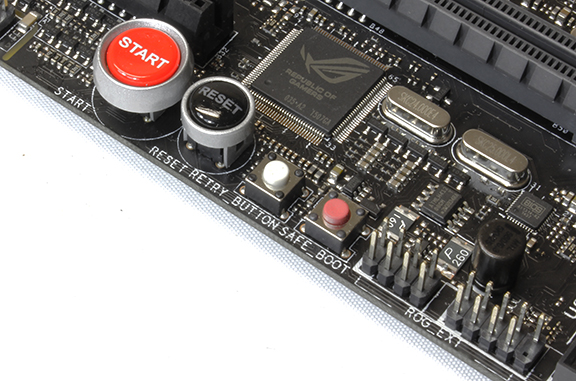

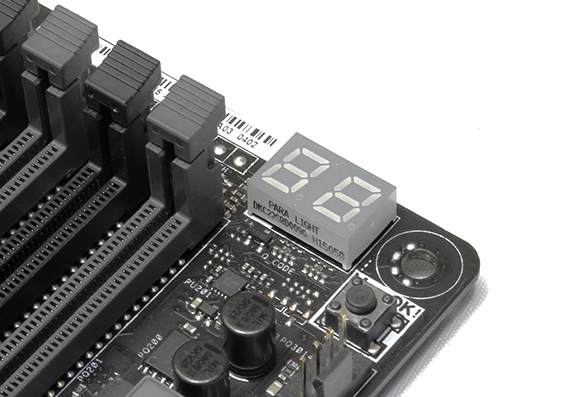

Rundt omkring på bundkortet finder vi lidt eyecandy/ekstra funktioner, og her kan vi blandt andet nævne Start- og Reset knapper, Safe-Boot, MemOK! knap, debugging LED og meget andet. Vi har desuden også en KeyBot chip. KeyBot chippen giver os 100% frie tøjler i forhold til at ændre hele tastaturets  key mapping.

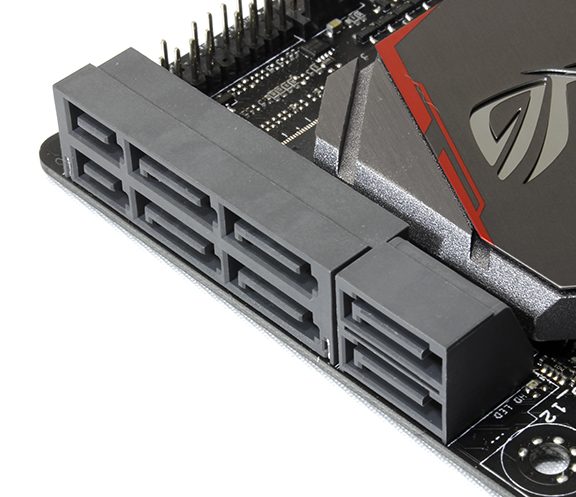

Af tilslutningsmuligheder udover den ene M.2 sokkel har vi seks SATA3 porte, hvoraf de fire af dem kan konverteres til to SATA Express porte.

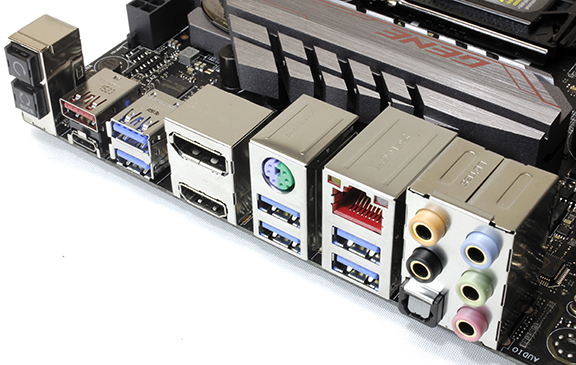

I/O panelet består af følgende fra venstre mod højre:

• Clear CMOS og USB BIOS FlashBack
• To USB3.1 porte (A + C)
• Seks USB3.0 porte
• En HDMI- og en DisplayPort 1.2 udgange
  En PS/2 port og en Gigabit LAN port
• Samtlige porte til lydsystemet

---



Testfasen:



Testsetup:

• ASUS ROG Maximus VIII Gene
• Intel Core i5-6600K
• Intel HD 530
• 16 GB Crucial Ballistix Sports 2400 MHz DDR4
• 128 GB Samsung EVO 830 SSD
• Corsair Hydro H100i køler
• Nightjar Fanless 520W PSU

Testsoftware:



CPU

• Cinebench R11.5 - CPU
• Cinebench R15 - CPU

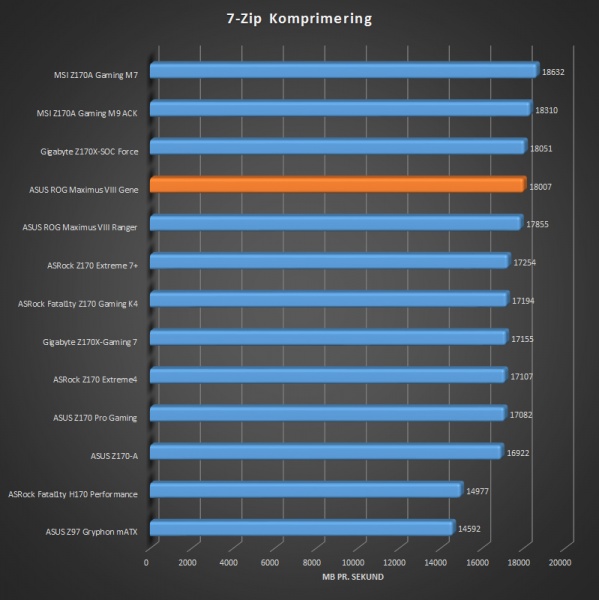

• 7-Zip Benchmark
• Aida64Extreme - ZLib

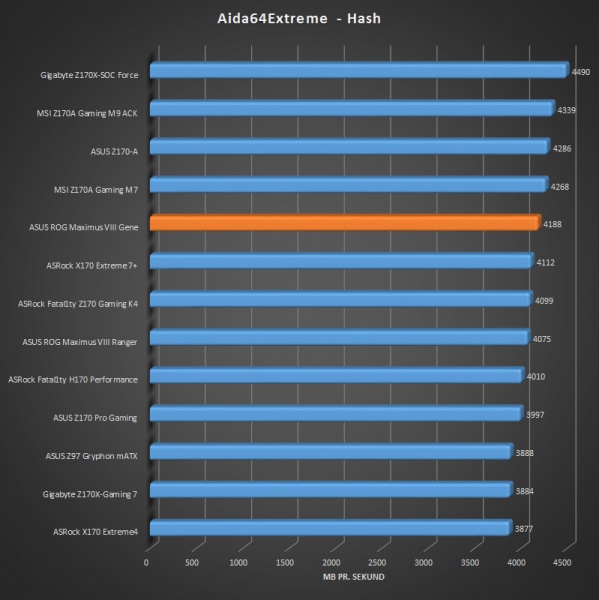

• Aida64Extreme - Hash

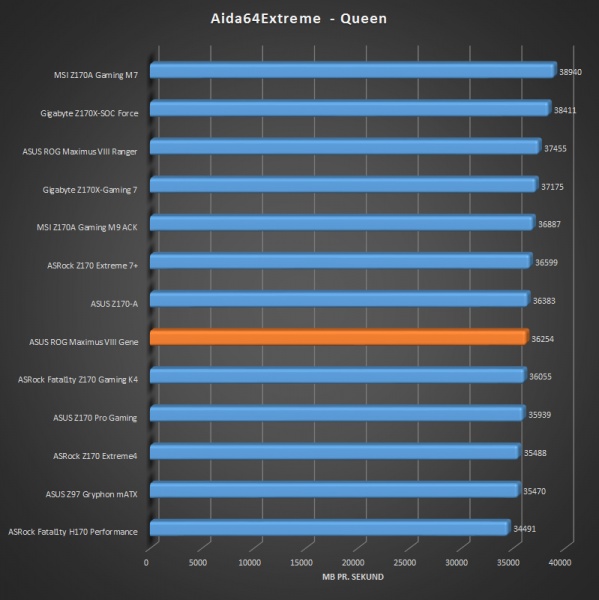

• Aida64Extreme - Queen
• Aida64Extreme - Memory Speed Tests

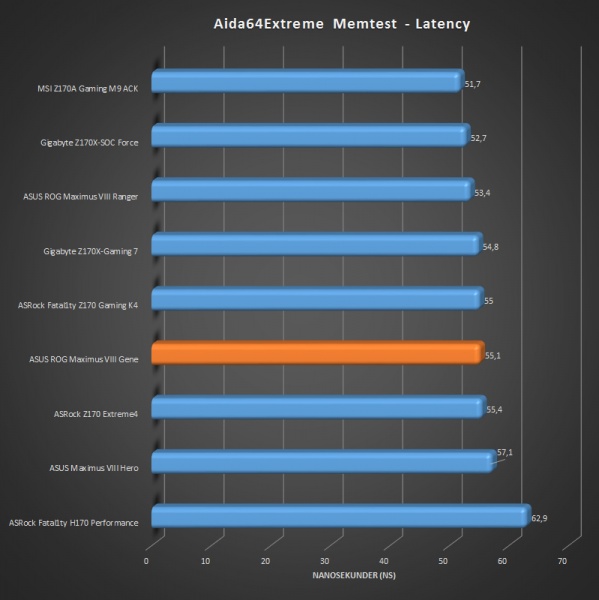

• Aida64Extreme - Memory Latency Test

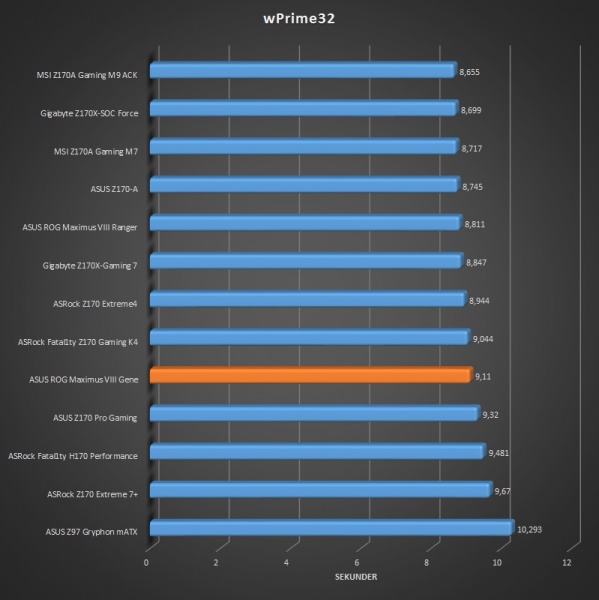

• wPrime32

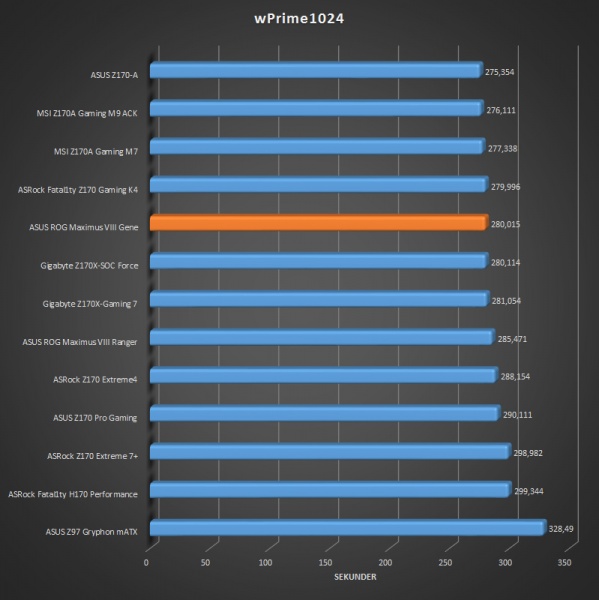

• wPrime1024
• wPrime32 - Overclocking
• wPrime1024 - Overclocking

Intel HD530

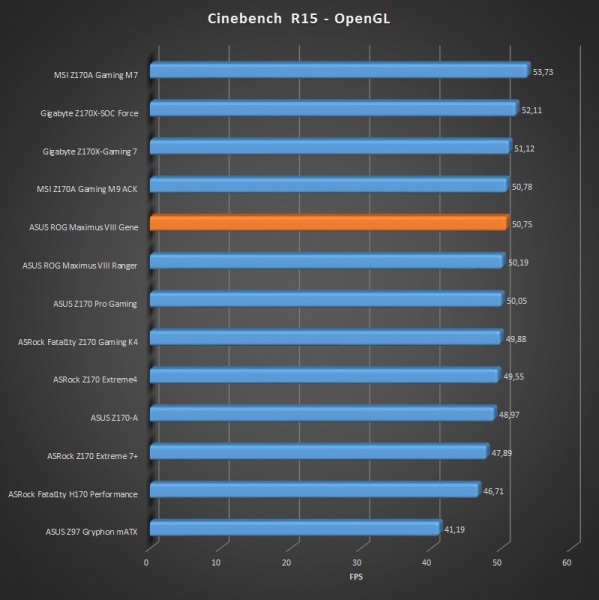

• Cinebench R15 - OpenGL

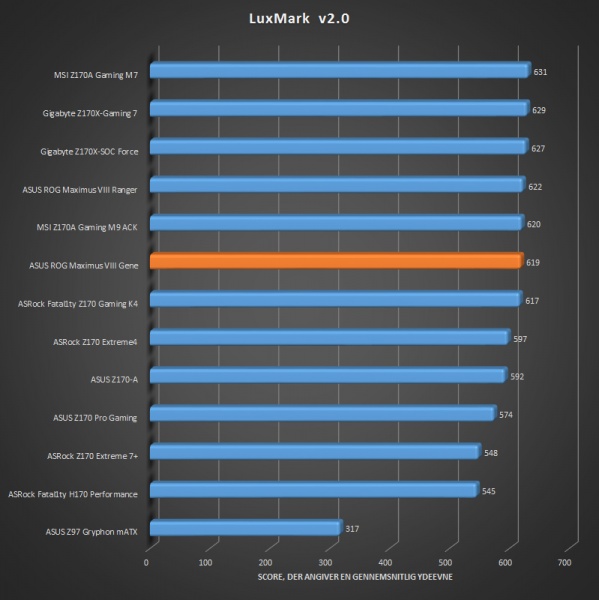

• LuxMark v2.0
• 3DMark Firestrike

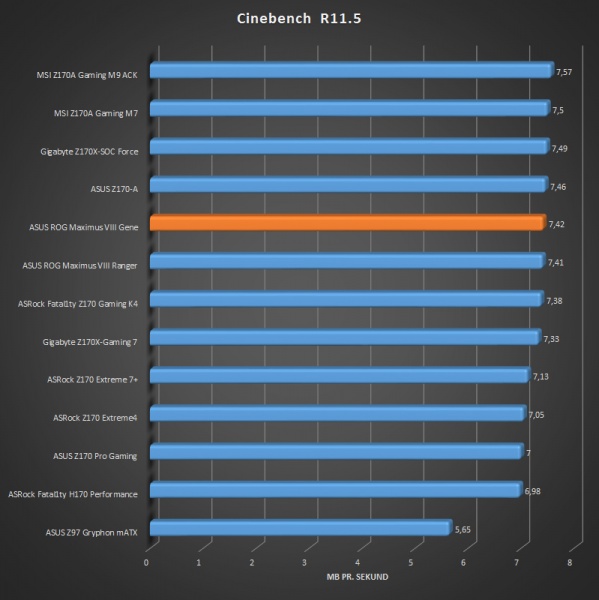

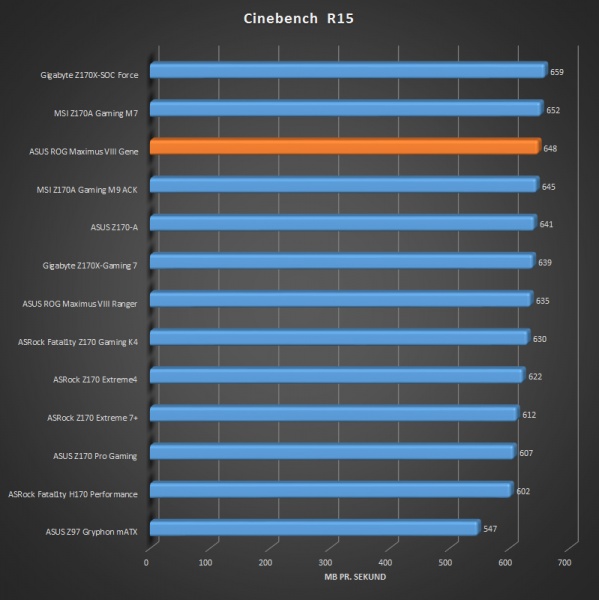

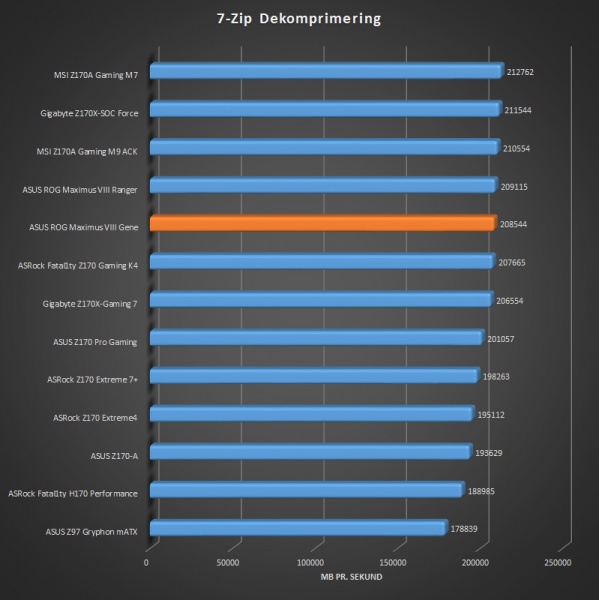

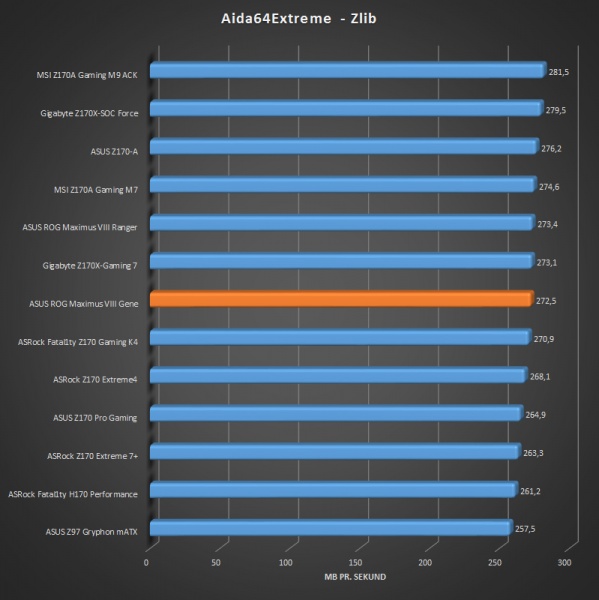

CPU tests













Gene bundkortet har vist sig at være en ganske habil herre, da det kom til de CPU tests, som jeg har kørt i dag. Dog kom ydeevnen med et par enkelte udfald, som ikke har den store betydning i den sidste ende. Brugen af bundkortet har i det hele taget været superlækker, og det kommer med en let og overskuelig BIOS, som er til at finde ud af.

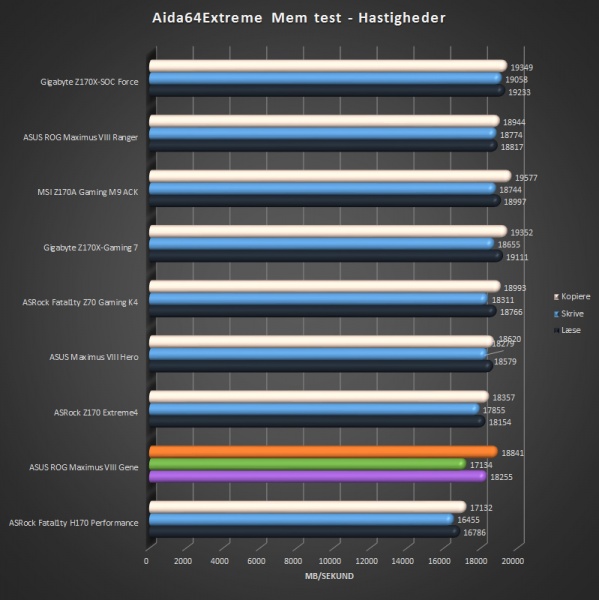

DDR4 tests





I dagens RAM tests røg vi desværre noget langt ned af listen, selvom forskellen egentlig ikke er så stor. Men vi har stadig en reference at tage stilling til, og her lander vi altså langt nede på listen.

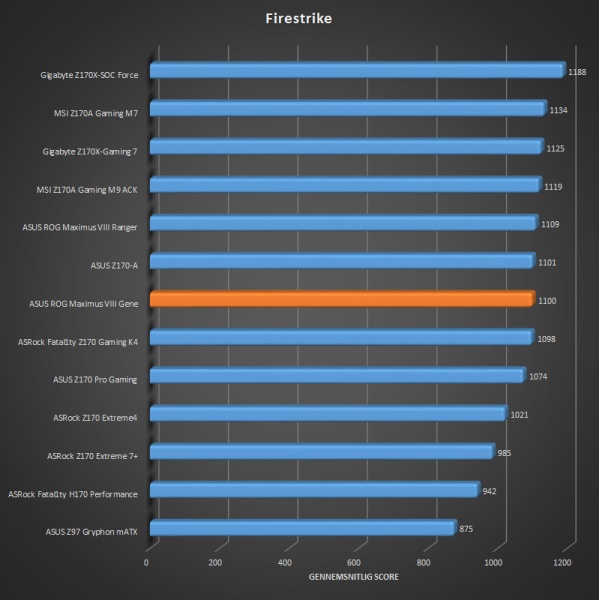

Intel HD 530 test





I vores GPU tests ender vi meget middelmådigt, og her må jeg nok erkende, at jeg havde håbet på lidt mere. Men det er i det store hele en udemærket ydeevne, og de fleste vil kunne være yderst tilfredse



Overclocking



Indstillinger

• BCLK: 100 MHz
• Multiplier: x46
• VCore: 1.385
• Load Line Calibration: Extreme

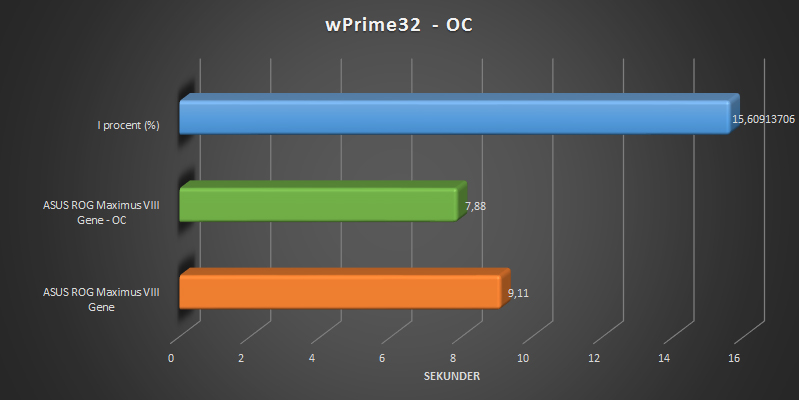

wPrime32: 15,609% forbedring

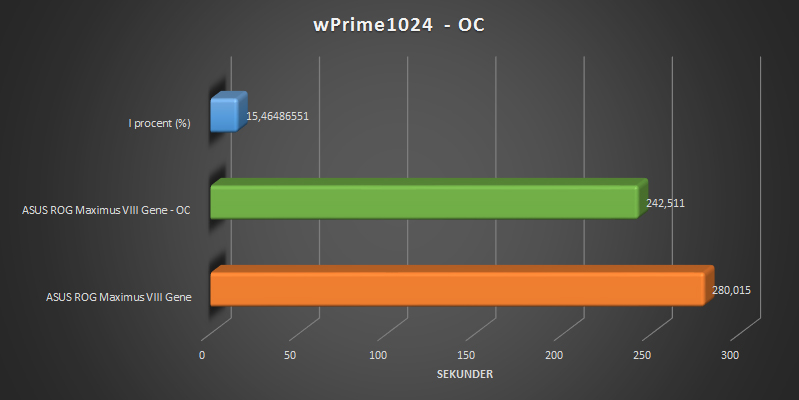

wPrime1024: 15,645% forbedring



Selvom vores overclock i dag endte på de 4600 MHz, og vi har set overclocks, som var højere, så fik vi faktisk en ganske god og ikke mindst stabil performanceforbedring. Undertegnede er yderst tilfreds med dagens resultater.



---





Pris:

I skrivende stund, den 17. oktober 2015, er ASUS ROG Maximus VIII Ranger set med et prisskilt fra 1.601,00 kroner, og I kan se en prisoversigt ved at klikke på banneret herunder.





Ønsker I at læse om ROG Maximus VIII Ranger på ASUS' hjemmeside, kan I gøre det ved at klikke på banneret herunder.





Konklusion:



Efter længere tids roden rundt med ATX bundkortene i Z170-serien har vi nu fået æren af at teste det første mATX kort på redaktionen, og det har været en supergod start. Maximus VIII Gene kombinerer et lækkert design med en god ydeevne, men det kommer desværre også med en pris. Du kan komme langt for 1.600,00 gode danske kroner. Men til gengæld for du kvalitet og smæk for skillingen, og derfor sender jeg ASUS ud af døren med en score på 8. Godt arbejde, ASUS.



Godt:

• Lækkert design
• Imponerende 10-faset strømstyring
• En rimelig ydeevne
• mATX giver mulighed for at bygge mindre maskiner
• Stadig mulighed for dual GPU løsninger (Både SLI og CrossFireX)

Knapt så godt:

• Det er en heftig pris
• Vi har set bedre ydeevne og OC evner

English summary:



After some time messing with the ATX motherboards in the Z170-series it is now our first time to test a mATX motherboard and it has been a great start. Maximus VIII Gene combines a nice design with fine performance but it does come with a price. 1.600,00 DKK (245,00 USD) is a lot of money. But you do indeed get what you are paying for and therefore I will send ASUS out of the door with a score of 8 out of 10. Good job, ASUS.



Pros:

• Nice design
• Impressive 10 phased VRM
• A reasonable performance
• mATX form factor gives us options to build smaller machines
• Still possibilities to build dual GPU solutions (SLI and CrossFireX)

Cons:

• It's a hefty price
• We have seen better performance and OC abilities

Score: 8
