ASUS ROG Maximus VIII Impact

ASUS har tidligere imponeret os her på redaktionen, og vi er ikke blege for at sige ja tak, når de tilbyder os ASUS ROG Maximus VIII Impact bundkortet med Z170 chipsettet. Derfor glæder vi os også til at vise jer, hvad der egentlig er budt ind med her.





De tekniske specifikationer:

• LGA1151 socket for 6th-gen Intel® Core™ desktop processors.
• Dual DDR4 4133(OC) support.
• Intel Z170 chipset
• 802.11ac Wi-Fi
• Best gaming performance – Impact Power III, 5-Way Optimization with Auto-Tuning, Pro Clock, second-generation T-Topology
• Best gaming audio – champion-level SupremeFX Impact III audio card with intuitive Sonic Studio II.
• Best gaming networking – Best-in-class Intel® Gigabit Ethernet, LANGuard and GameFirst technologies.
• Best gaming connectivity —2x2 802.11ac Wi-Fi with MU-MIMO , NVMe U.2 and USB 3.1 Type-A and Type-C for extreme-speed transfers and total compatibility.
• Best gaming protection – Carefully-selected premium components for maximum durability.
• ROG gives you more – More gaming-focused utilities, all free!

Skal du investere i nyt bundkort i den nærmeste fremtid, vil vi anbefale, at du slår vejen forbi PriceRunner.dk for at finde de bedste dagsaktuelle priser.





---







Her ser vi den ret så lille kasse, og så kan man som mulig fremtidig ejer godt tænke over, hvordan man får plads til så meget guf på så lille et bundkort? Det har ASUS dog et rigtig godt bud på, som vi får at se om lidt. Der medfølger selvfølgelig også en Wi-Fi antenne til det onboard Wi-Fi modul.

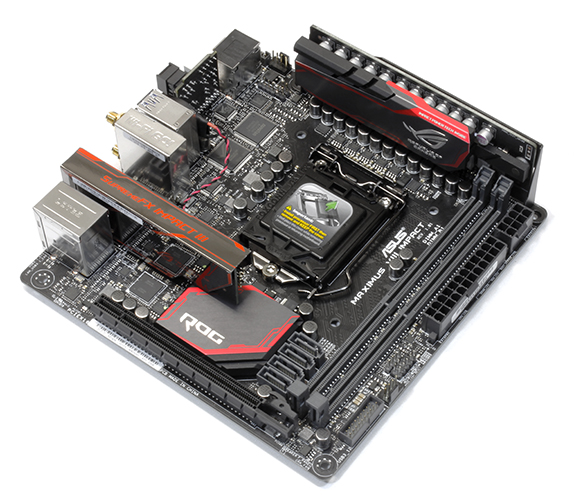

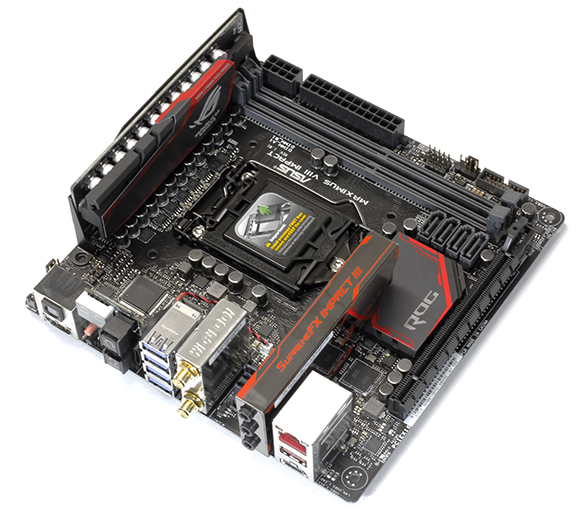

ASUS har nemlig tænkt, at når den vandrette plads er lille, men vi stadig gerne vil overfylde bundkortet med fede specifikationer, så er der kun en vej at gå. Man er selvfølgelig nødt til at bygge i højden med det, der ikke er plads til på kortet. Strømstyring, Wi-Fi og lydchip er nemlig rejst op i lodret stilling, så det fylder mindst muligt men stadig er til stede.

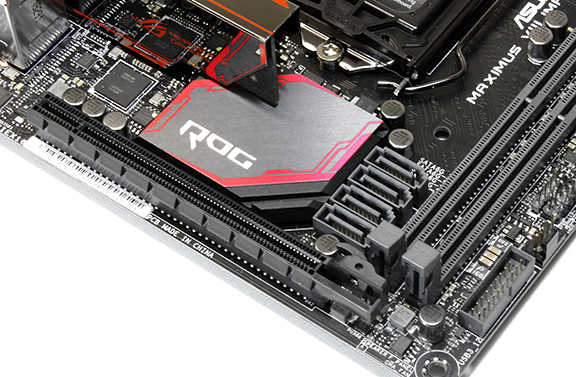

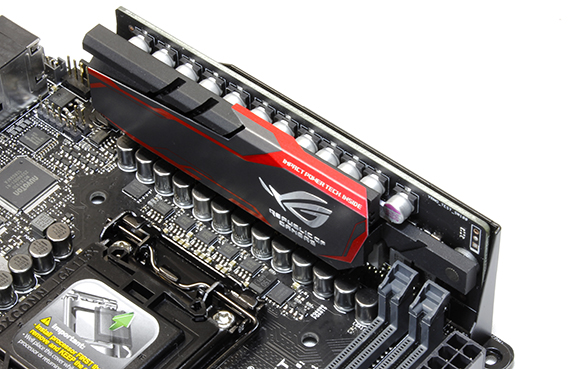

Her ser I strømstyringen, som står oprejst i den ene side af kortet, og den er skjult under en ROG heatsink, der hjælper med at holde faserne godt kolde. Længere nede på bundkortet finder vi desuden en ROG heatsink over chipsettet, og her ved siden af har vi fire SATA3 porte. Ydermere finder vi også en PCIe Gen. 3 x16 port, der vil være tilrådeligt at bruge til et grafikkort. Dermed kan man bygge en absolut hidsig og lille gamer.

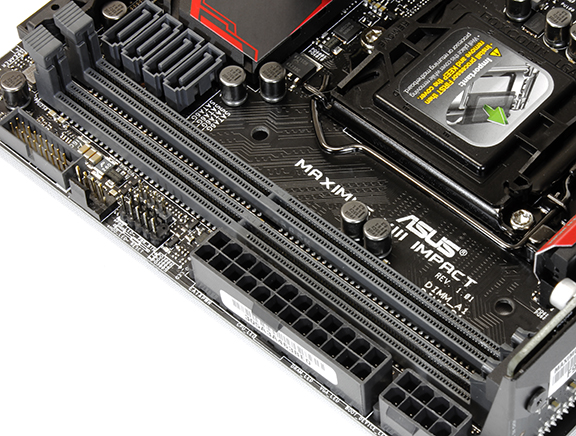

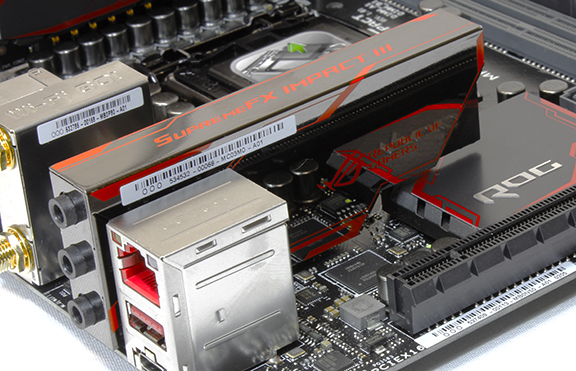

Som vi kan se, så er det kun muligt at bruge to DDR4 moduler på dette bundkort, og derfor kan vi maksimalt montere 32 GB med en maksimal clock frekvens på 4133 MHz. Soklerne kører som altid Dual Channel. SupremeFX Impact III lydchippen er monteret i en stor EMI kapsel, der er sat ned i en mPCIe sokkel på bundkortet. I kan læse mere om SupremeFX systemet HER!

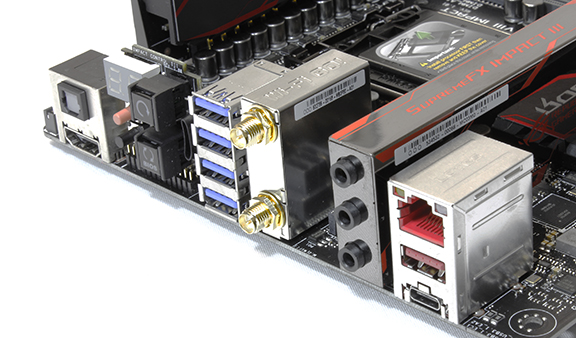

Fra venstre mod højre finder vi:

• Optisk udgang og HDMI udgang
• Debugging LED samt diverse knapper til tænd/sluk, reset og BIOS flashback
• Fire USB3.0 porte
• Wi-Fi modul
• SupremeFX modul
• Intel Gigabit ethernet port
• To USB3.1 porte (Type A+C)

---





Testsetup:

• ASUS Z170I Pro Gaming
• Intel Core i5-6600K
• Intel HD 530
• 16 GB Crucial Ballistix Sports 2400 MHz DDR4
• 128 GB Samsung EVO 830 SSD
• Corsair Hydro H100i køler
• Nightjar Fanless 520W PSU

Testsoftware:



CPU

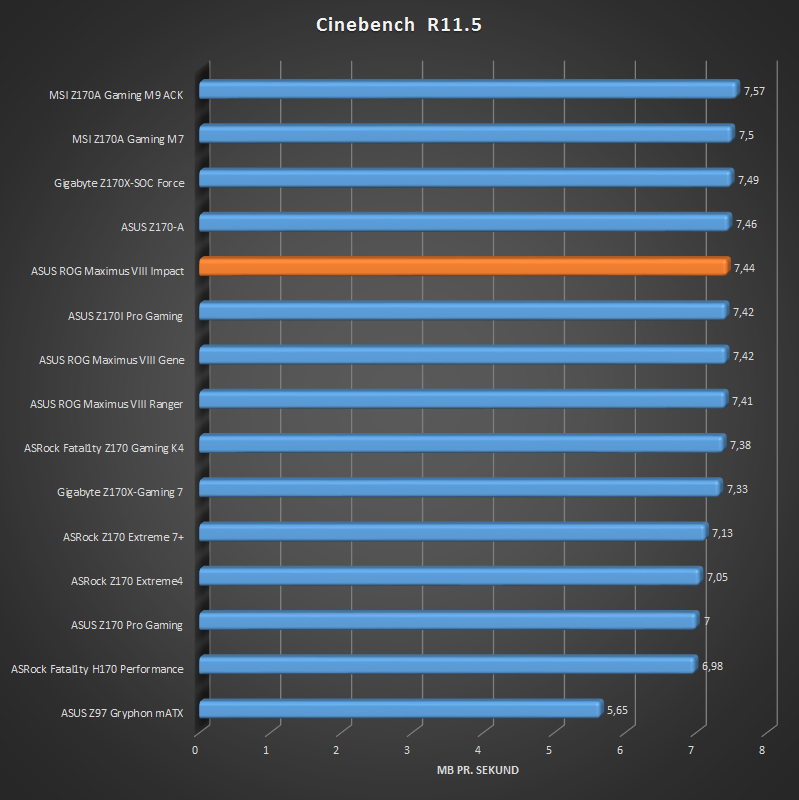

• Cinebench R11.5 - CPU
• Cinebench R15 - CPU
• 7-Zip Benchmark

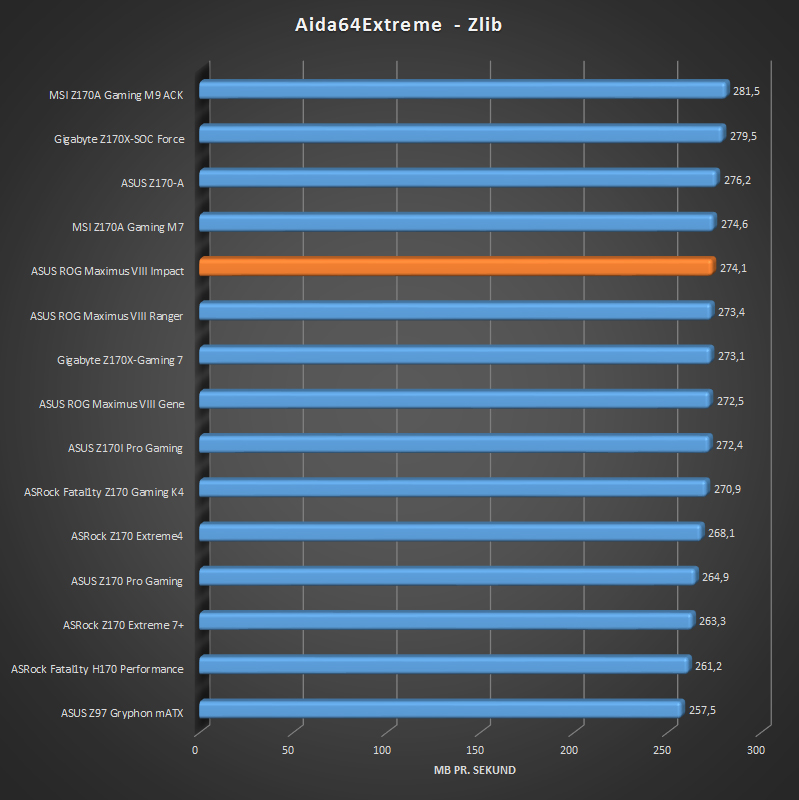

• Aida64Extreme - ZLib
• Aida64Extreme - Hash
• Aida64Extreme - Queen
• Aida64Extreme - Memory Speed Tests
• Aida64Extreme - Memory Latency Test
• wPrime32
• wPrime1024
• wPrime32 - Overclocking
• wPrime1024 - Overclocking

Intel HD530

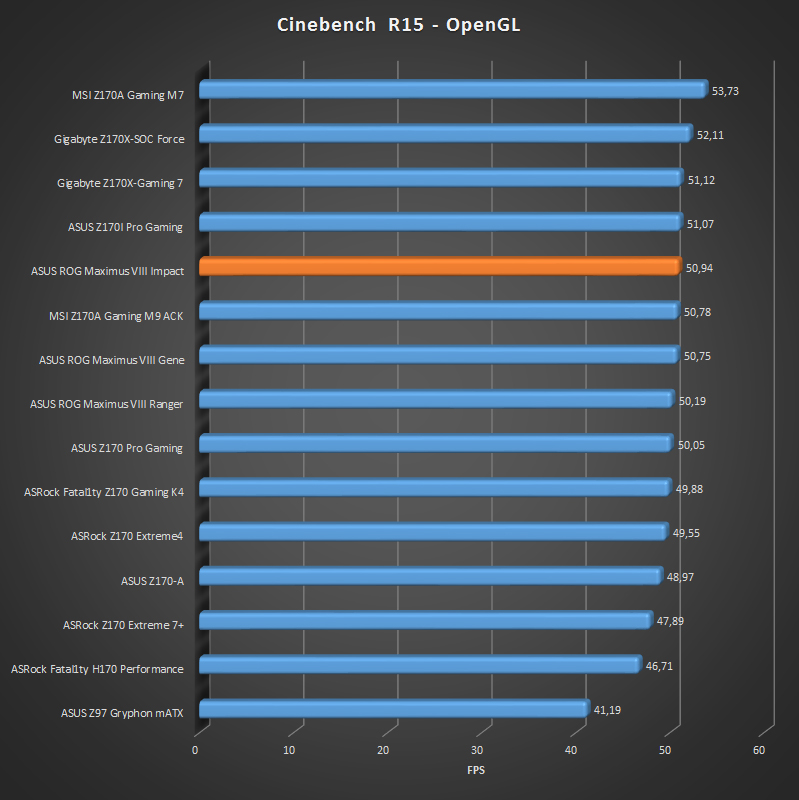

• Cinebench R15 - OpenGL
• LuxMark v2.0
• 3DMark Firestrike

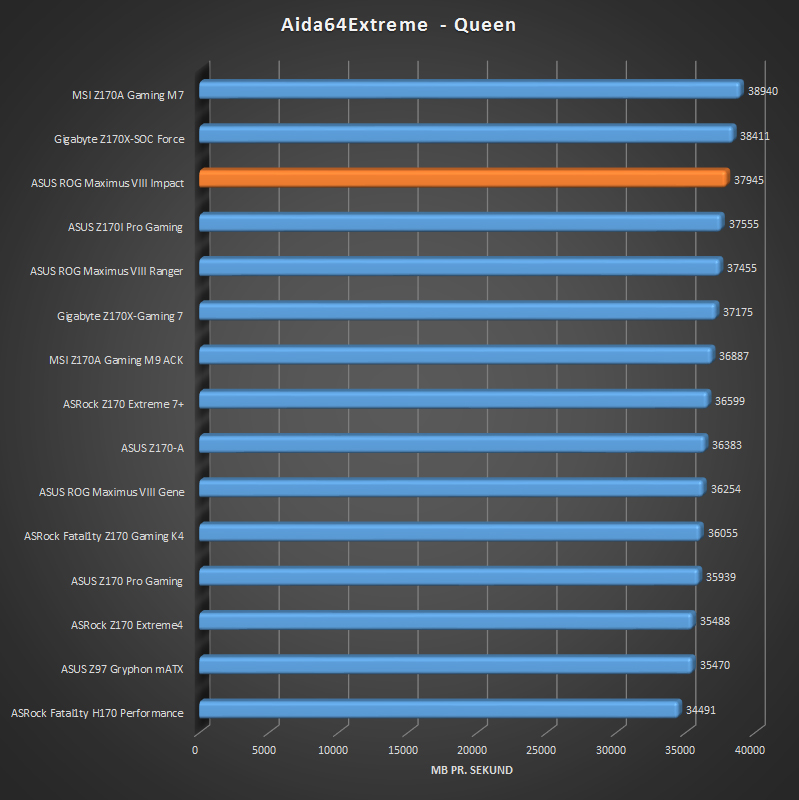

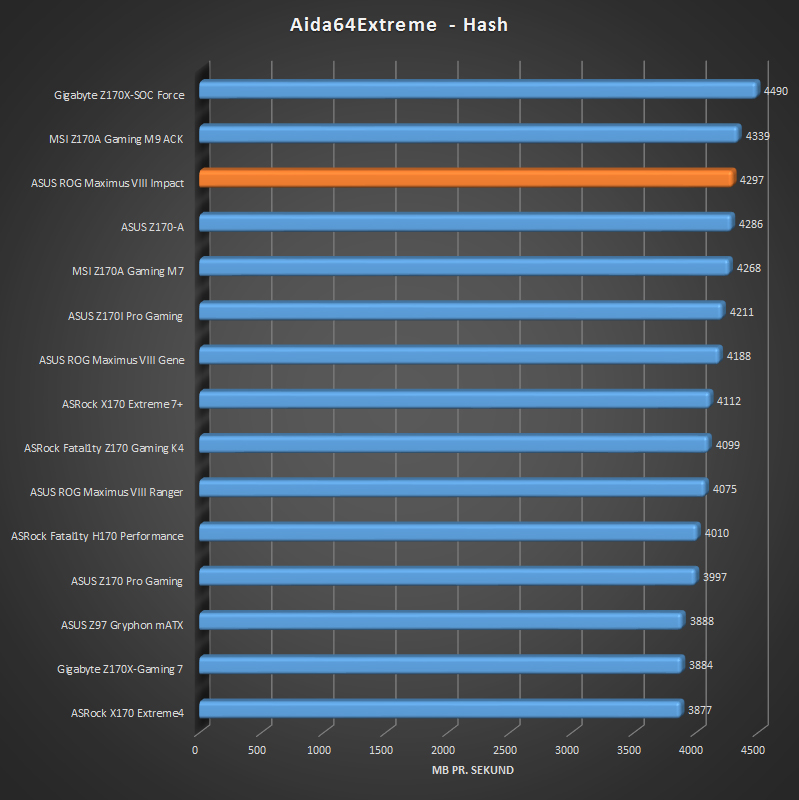

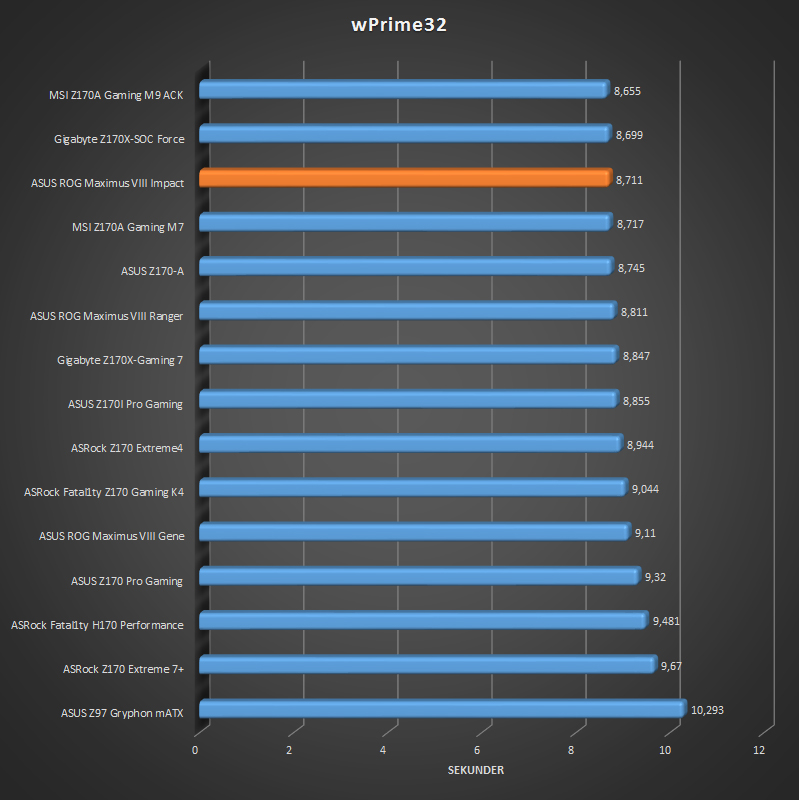

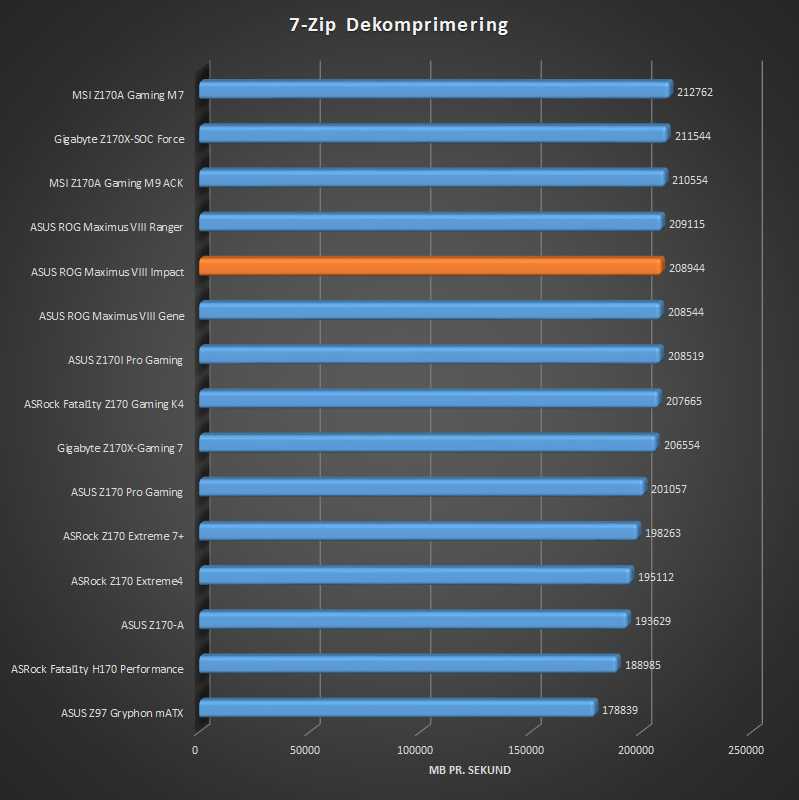

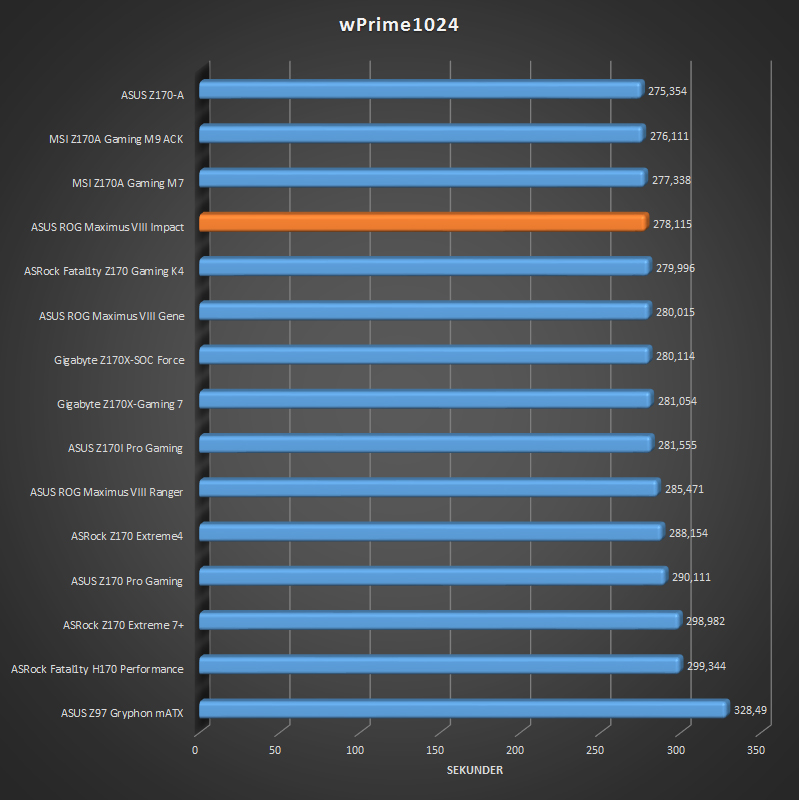

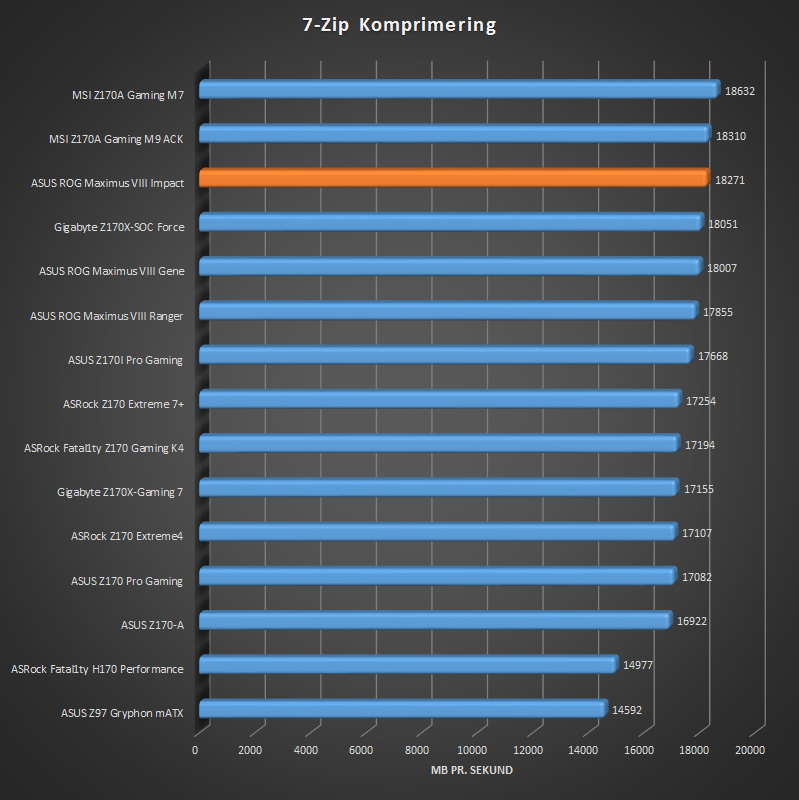

CPU tests:











Leder du efter et lille kraftværk af et Z170 mITX bundkort, så kunne ASUS ROG Maximus VIII Impact meget vel være sagen for dig. Det lille kort sparker hidsigt fra sig og truer de store drenge øverst på skalaen.

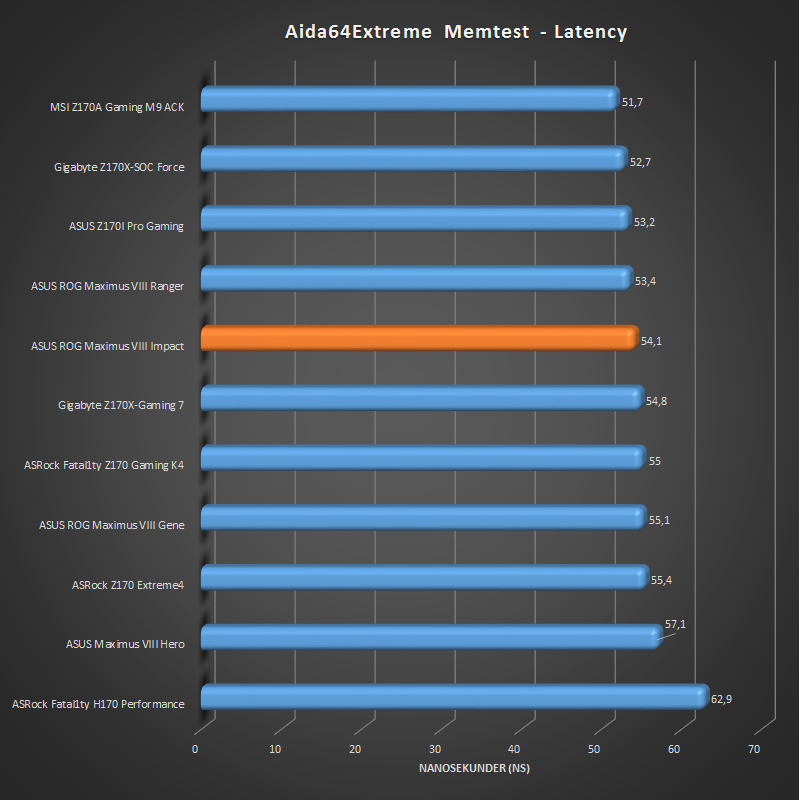

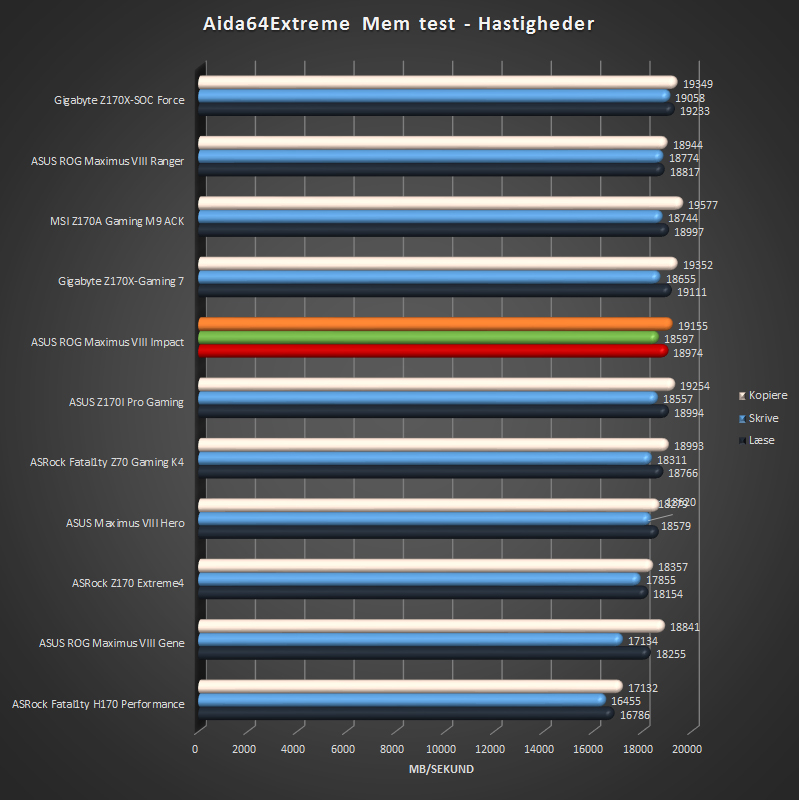

DDR4 tests:

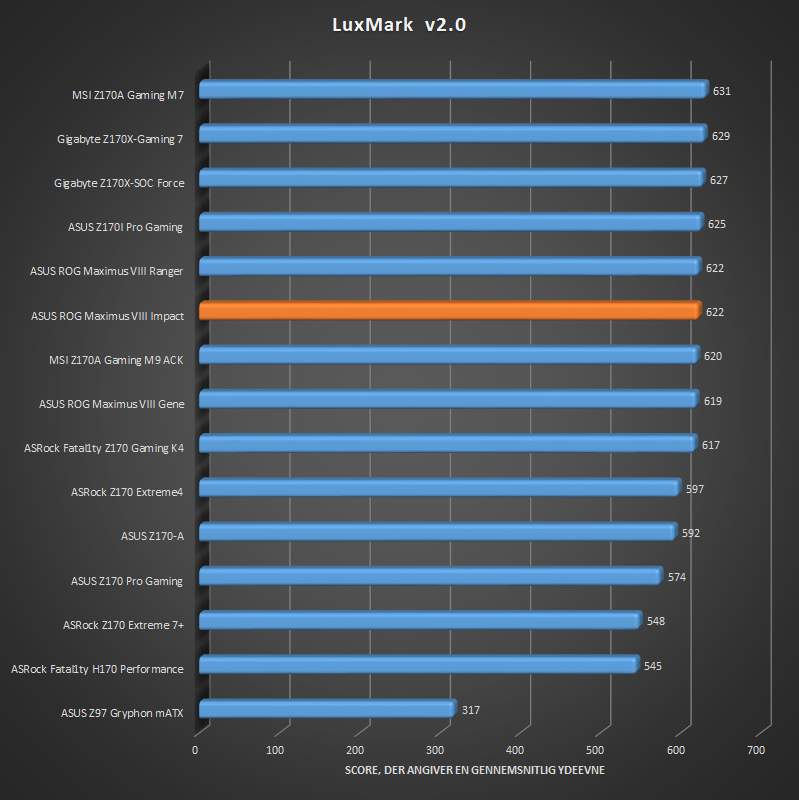

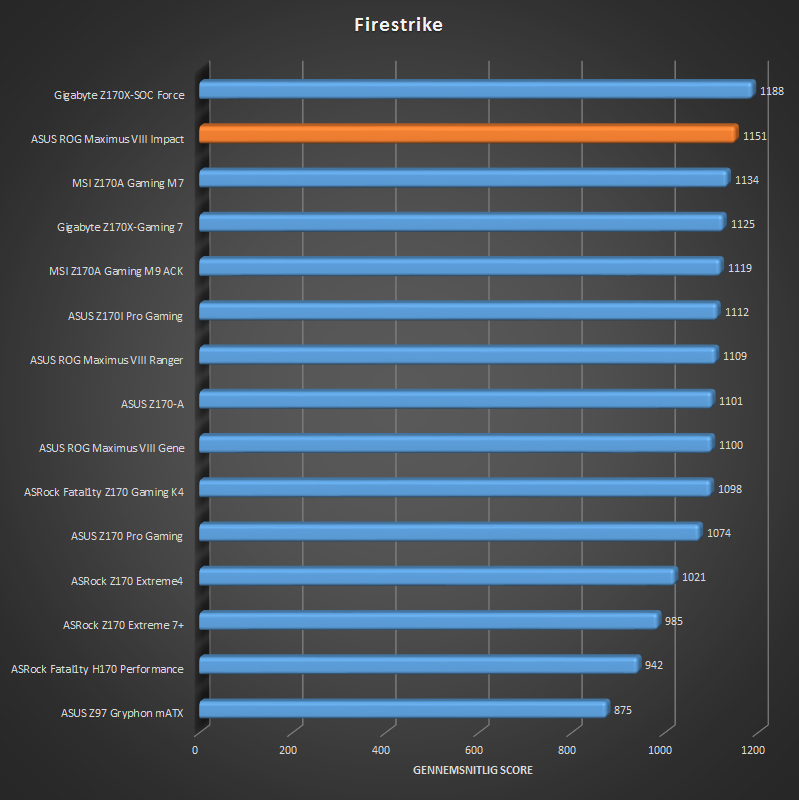

GPU tests:





Den lille HD 530 chip er efterhånden så heftig, at den sagtens kan bruges til noget CS:GO eller lignende på medium settings. Så principelt kan man godt lave en lille gamer med en 6600K som vores, men det skal dog siges, at den enkelte PCIe Gen. 3 x16 port er kærkommen, hvis man gerne vil spille for alvor.

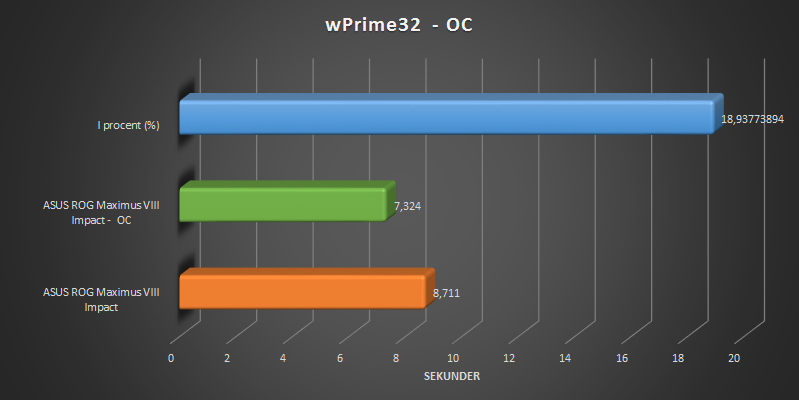

Overclocking:



Indstillinger

• BCLK: 100 MHz
• Multiplier: x47
• VCore: 1.485
• Load Line Calibration: Extreme



Ingen ko på isen, når det kommer til overclocking scenariet, og her tæsker ASUS sig ind på en rigtig flot score på intet mindre end 4700 MHz, der kun er overgået med 100 MHz af nogle enkelte kort. Det er god stil, ASUS!
