ASUS TUF Z270 Mark I

Selvom ASUS har rigtig mange fede bundkort i deres lineup, så er der bare noget helt specielt ved ASUS' TUF serie, som jeg er rigtig glad for. Det er kombinationen af det lækre armor cover og farvetemaet, som bare gør, at det falder helt i min smag. Vi er derfor mere end ivrig for at komme igang med test af ASUS TUF Z270 Mark I bundkortet







De tekniske specifikationer på ASUS TUF Z270 - Mark I motherboard

• Socket: Intel LGA1151
• CPU Support: Up to Skylake Intel Core i7 14 nm.
• Chipset: Intel Z270
• Memory:
  4 x DIMM
  Technology: DDR4 non-ECC up to 3866 MHz
  Up to 64 GB
• Multi-GPU Support:
  Supports NVIDIA® 2-Way SLI™ Technology
  Supports AMD 3-Way CrossFireX™ Technology
• Expansion Slots:
  2 x PCIe 3.0/2.0 x16 (x16 or dual x8, gray)
  1 x PCIe 3.0/2.0 x16 (x4 mode, black)
  3 x PCIe 3.0/2.0 x1
• LAN:
  Intel® I219V, 1 x Gigabit LAN-controller(e)
  Intel® I211, 1 x Gigabit LAN
  ASUS Turbo LAN Utility
• Audio:
  Realtek® ALC S1220A 8-kanalers HD audio-CODEC featuring Crystal Sound 3
  - Impedance sense for front and rear headphone outputs
  - Understøtter : jack-genkendelse, multi-streaming, Front Panel MIC Jack-retasking
  - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
  - Høj kvalitet 120 dB SNR stereo playback output og 113 dB SNR optagelse input (Line-in)
  - Front panel audio connector (AAFP)
  - Supports up to 32-Bit/192kHz playback *5
• Form Factor:
  ATX Form Factor
  12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Skal du ud og investere i nyt bundkort i nærmeste fremtid, anbefaler vi som altid, at du slår vejen forbi PriceRunner.dk for at finde de bedste dagsaktuelle priser.

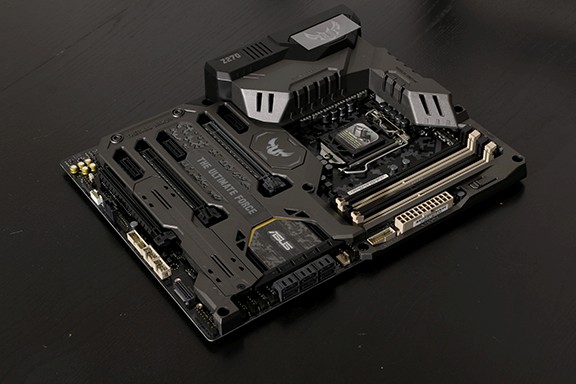

Med TUF serien er vi ovre i en helt anden boldgade, når vi snakker om designet. Her lægger ASUS vægt på det rå design, hvilket navnet TUF også lidt afslører. Her til er vi tidligere vant til et super fedt design på TUF serien, og lad os sige med det samme, at dette IKKE er nogen udtagelse med det nye ASUS TUF Z270 Mark I, som er en sand visuel skønhed.

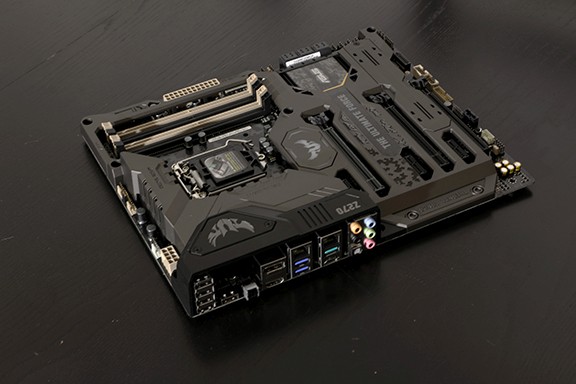

ASUS TUF Z270 Mark I bundkortet er udstyret med et fullcover armor skjold, der udover at se rigtig lækkert ud også er med til at skabe en bedre afkøling af bundkortet ved hjælp af et godt airflow.

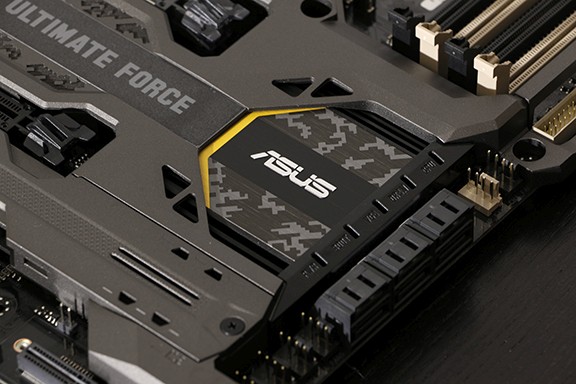

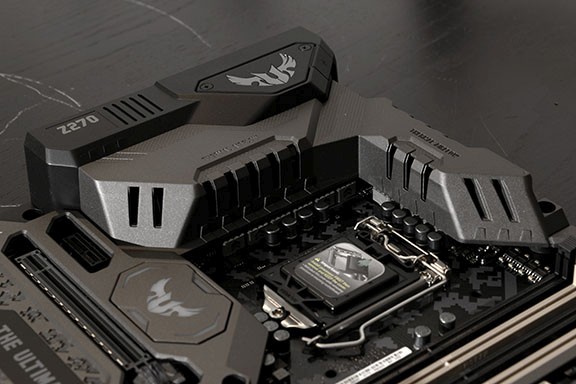

Vi finder nogle seriøse heatsinks på både VRM og chipsettet. VRM heatsinken er en integreret del af armor coveret på bundkortet, og det er lavet med nogle store huller til airflow. TUF logoet kan afmonteres for at eftermontere en lille blæser, som skubber luft ned over de 10 strømfaser nedenunder. Chipsettets heatsink er dog ikke en del af armor coveret på motherboarded, men det er dog gemt ned under denne for at give det et mere integreret look.

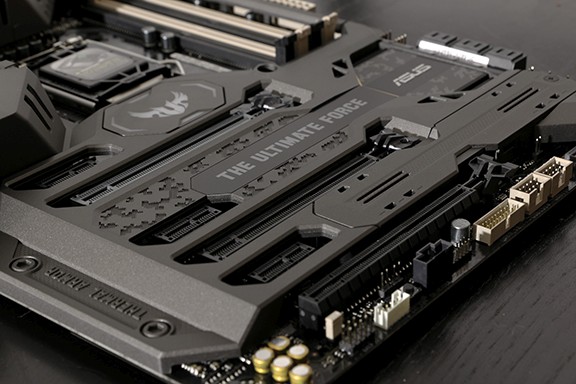

Vi har tre PCIe Gen. 3 x16 sokler, som enten kan køre x16/x0/x4 eller x8/x8/x4. Derved understøtter bundkortet enten 2-vejs SLI eller 3-vejs CrossFireX multi GPU løsninger. Vi har derudover tre PCIe Gen. 3 x1 sokler.





DIMM soklerne på bundkortet kører endnu engang Dual Channel mode, hvilket indfarvningen af soklerne også antyder. Der kan installeres op til 64 GB non-ECC DDR4 med en maksimal clock frekvens op til 3866 MHz.



Til at illustrere lydchippen har jeg genbrugt et tidligere billede, da jeg åbenbart ikke har fået taget et billede direkte på lyddelen. Den kan dog heller ikke så godt ses alligevel grundet armor coveret. Men vi har her at gøre med Crystal Sound 3 lydsystemet, som gemmer på Realteks topmodel ALC1220S. En lydchip, der kan levere op til 120 dB(A) ud og 113 sB(A) i mikrofonindgangen.

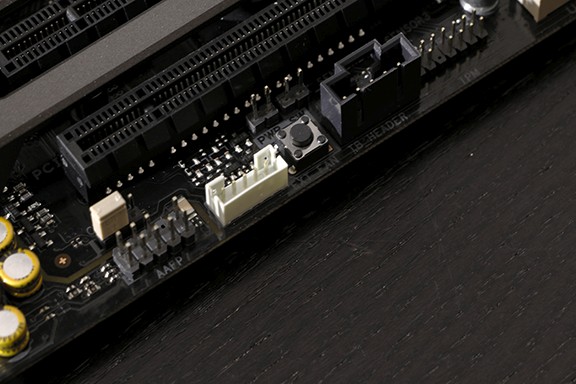

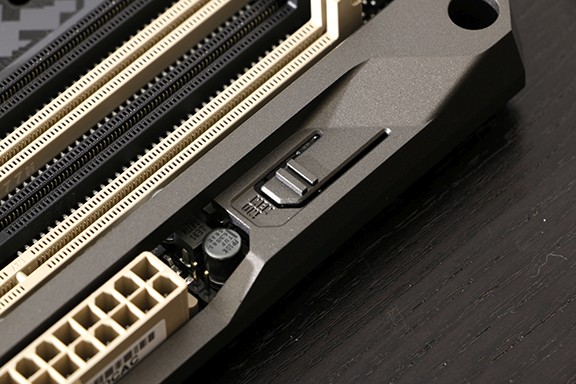

Vi har også lidt forskellige små detaljer, som giver lidt ekstra muligheder. Blandt andet en RGB header til AURA styringen. Ved DIMM soklerne har vi en MemOK! knap, der kan bruges til fejlfinding ved RAM problemer.

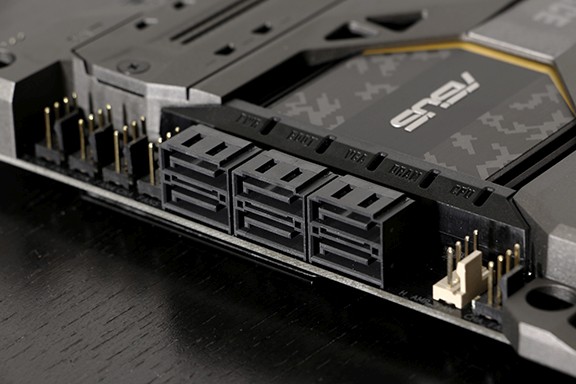

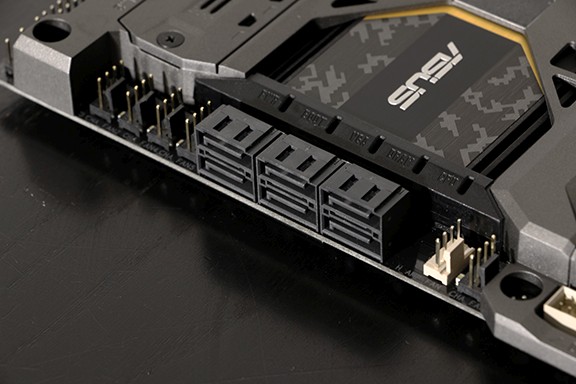

ASUS TUF Z270 Mark I bundkortet kommer med seks SATA3 porte og en M.2 sokkel, der gemmer sig under et cover, hvor vi også finder CMOS batteriet. Coveret fjernes ved at løsne en enkelt skrue, og så kan ens M.2 SSD ellers bare monteres.

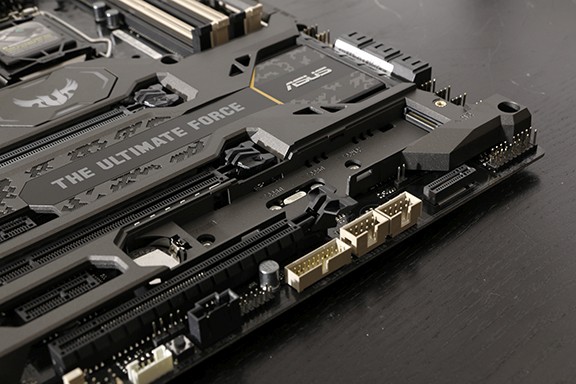

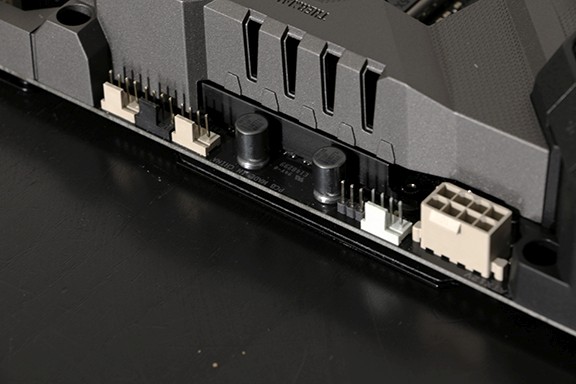

ASUS har med TUF bundkortet valgt at placere alle FAN headers ude langs siden for, at armor coveret ikke skal komme i vejen for dem. Personligt synes jeg faktisk, at det er mega lækkert, at de sidder, hvor de gør. Det skaber et meget mere rent look, når man tilslutter ens blæsere, og det kan da kun blive godt.

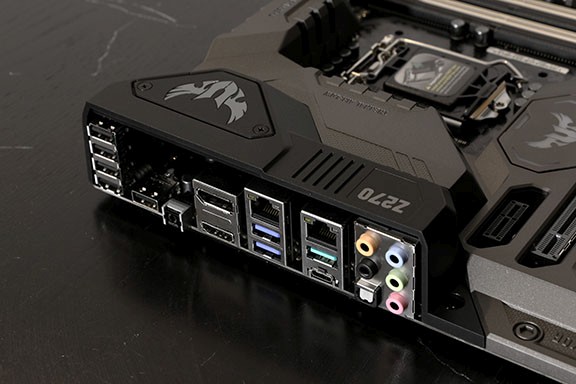

Vi lader I/O panelet tale lidt for sig selv i denne omgang.



---



Turen er kommet test af bundkortet



Testsystem:

• ASUS TUF Z270 Mark I
• Intel Core i7-7700K
• Intel HD 630 up to 1024 MB
• 32 GB (4* 8 GB) 3000 MHz DDR4 RAM
• 500 GB Samsung EVO 850 Pro SSD
• FCS HYDRO G850

Testsoftware:



CPU:

• Cinebench R15 - CPU

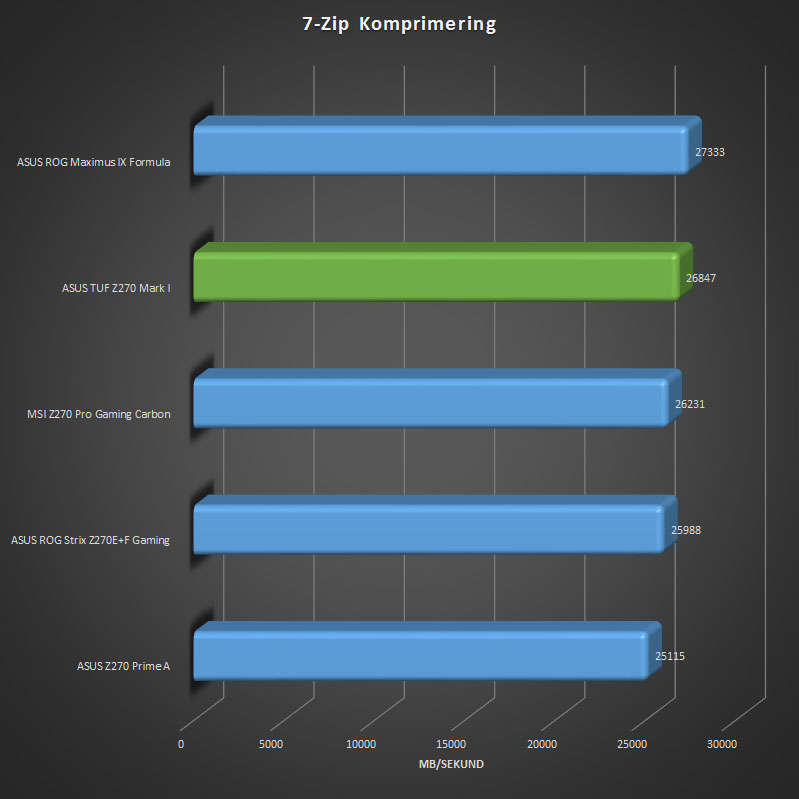

• 7-Zip Benchmark
• Aida64Extreme - ZLib

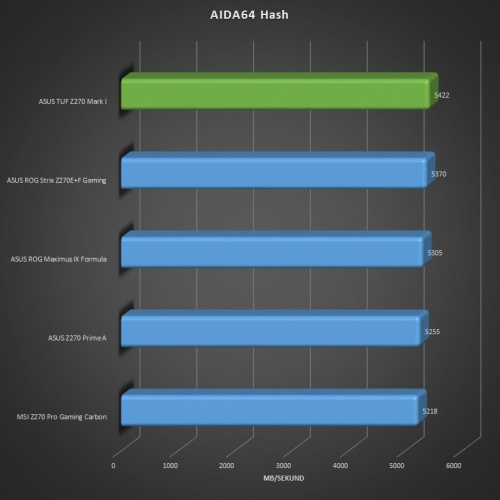

• Aida64Extreme - Hash
• Aida64Extreme - Memory Speed Tests

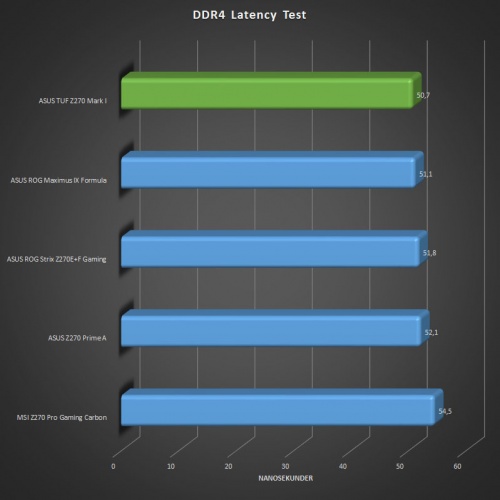

• Aida64Extreme - Memory Latency Test

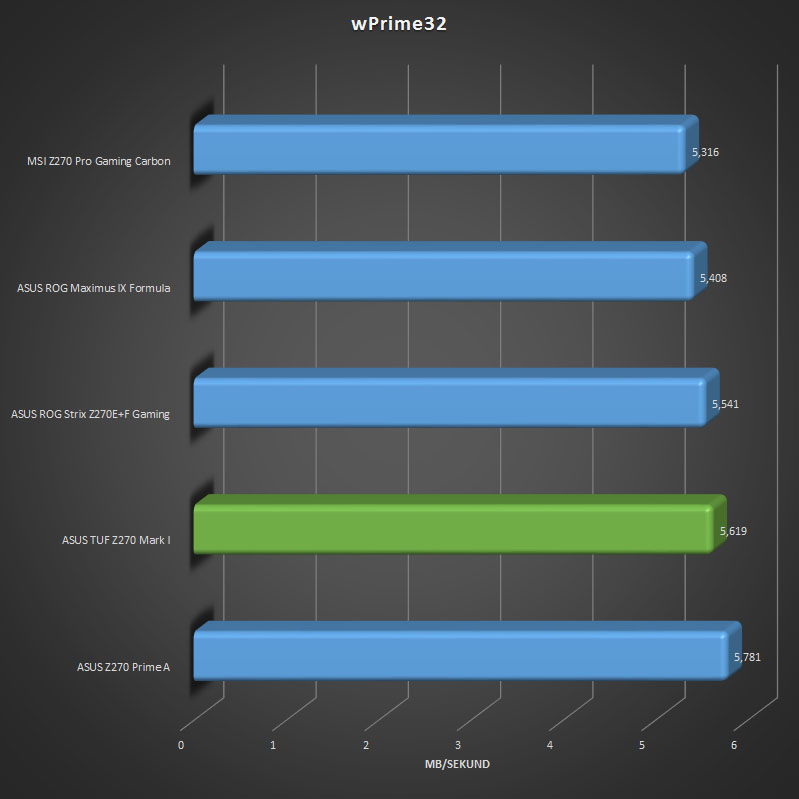

• wPrime32
• wPrime1024
• wPrime32 - Overclocking

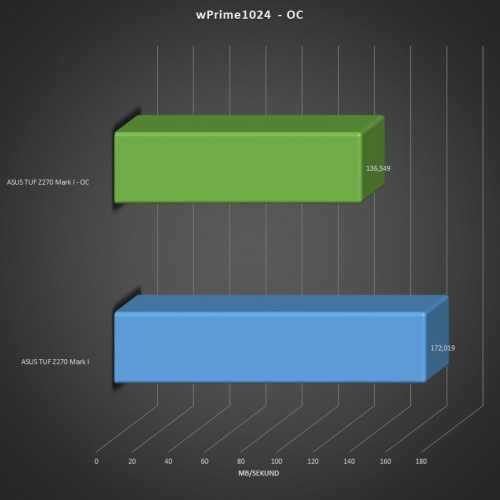

• wPrime1024 - Overclocking
• Cinebench R15 - Overclocking

Intel HD630

• Cinebench R15 - OpenGL
• LuxMark v2.0
• 3DMark Firestrike

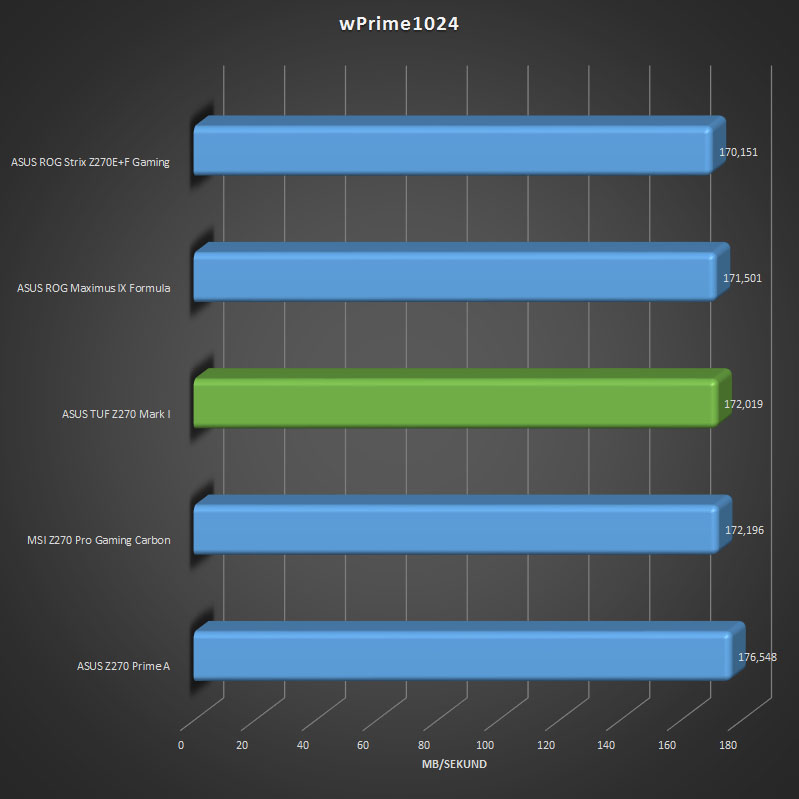

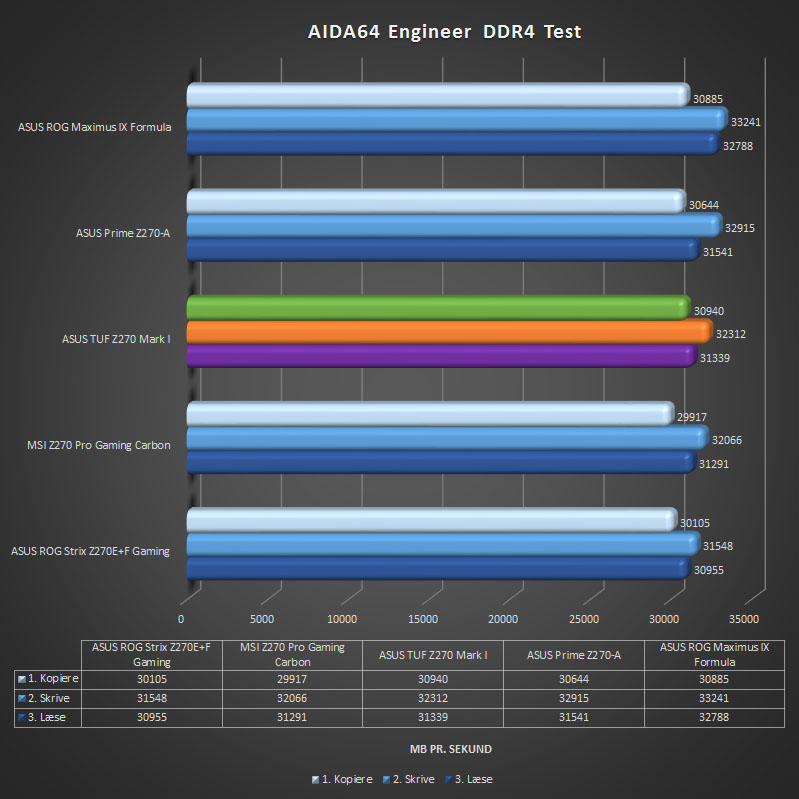

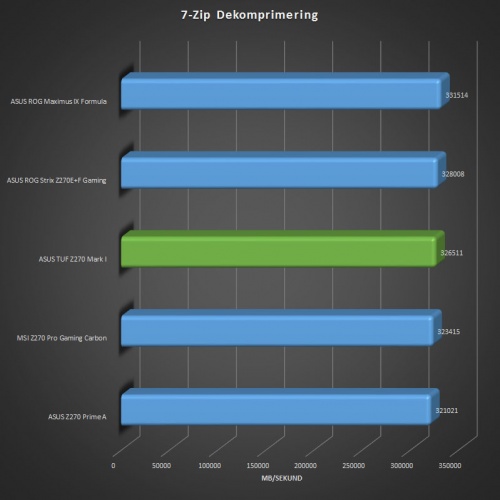

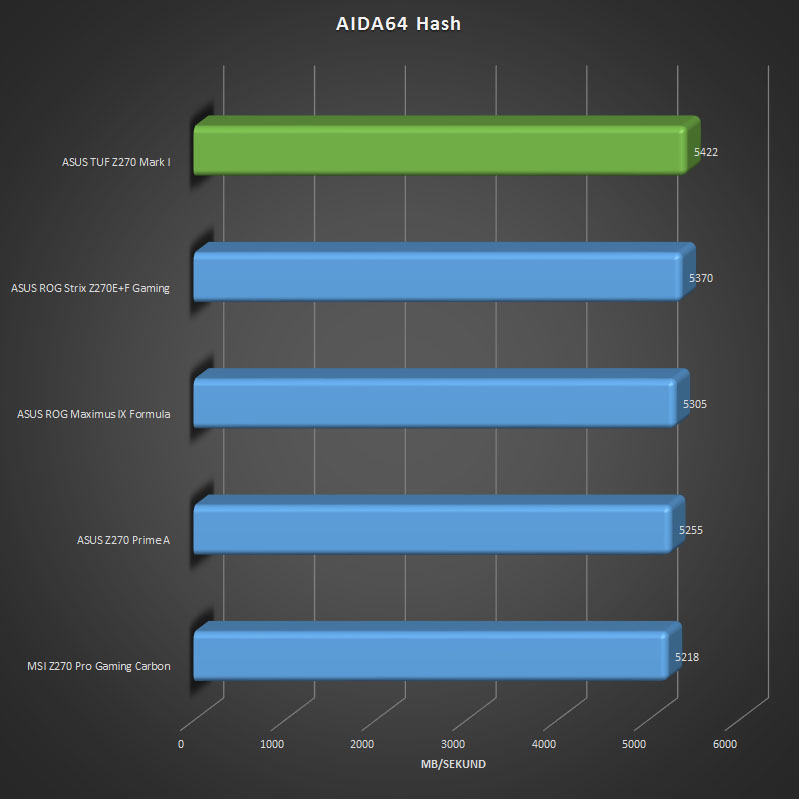

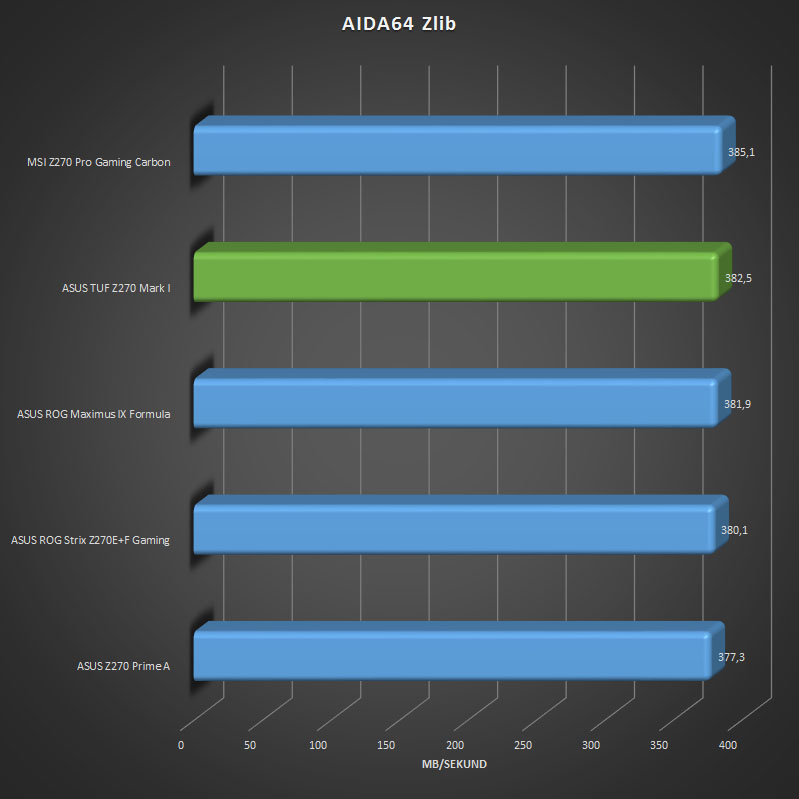

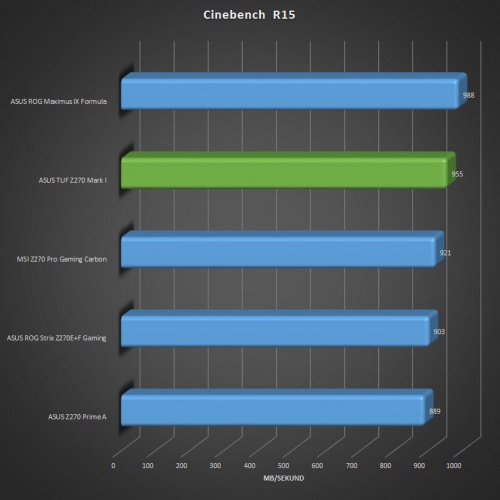

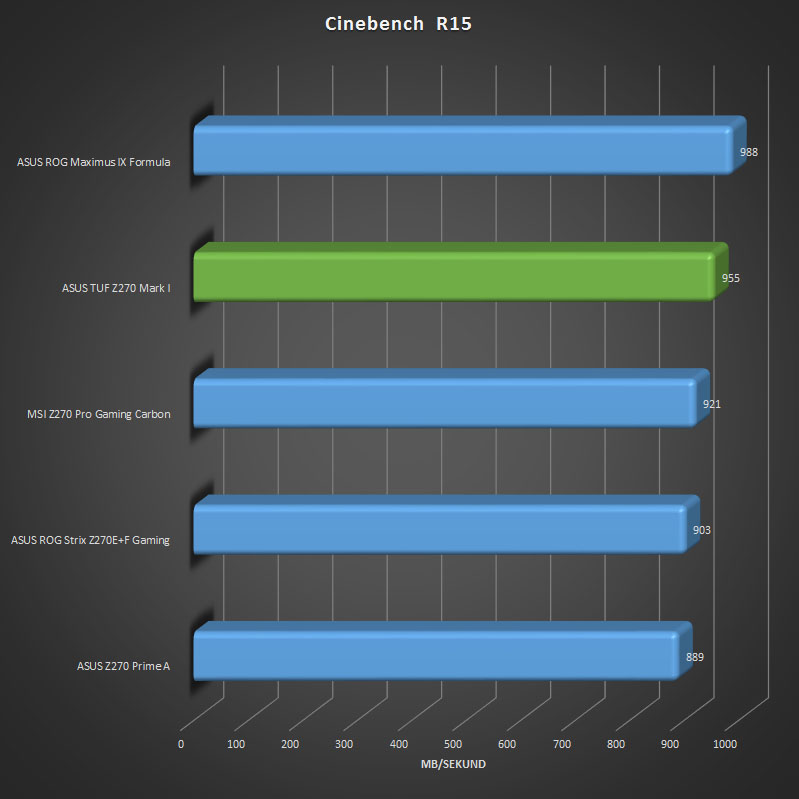

CPU tests af ASUS TUF Z270 Mark I





Performancemæssigt ligger ASUS TUF Z270 Mark I bundkortet ganske godt og stabilt i svinget, og bundkortet sparker i det hele taget godt fra sig. Det rammer ikke toppen af referencerne, men det er stadig så god performance, at undertegnede er rigtig godt tilfreds med dagens resultater.

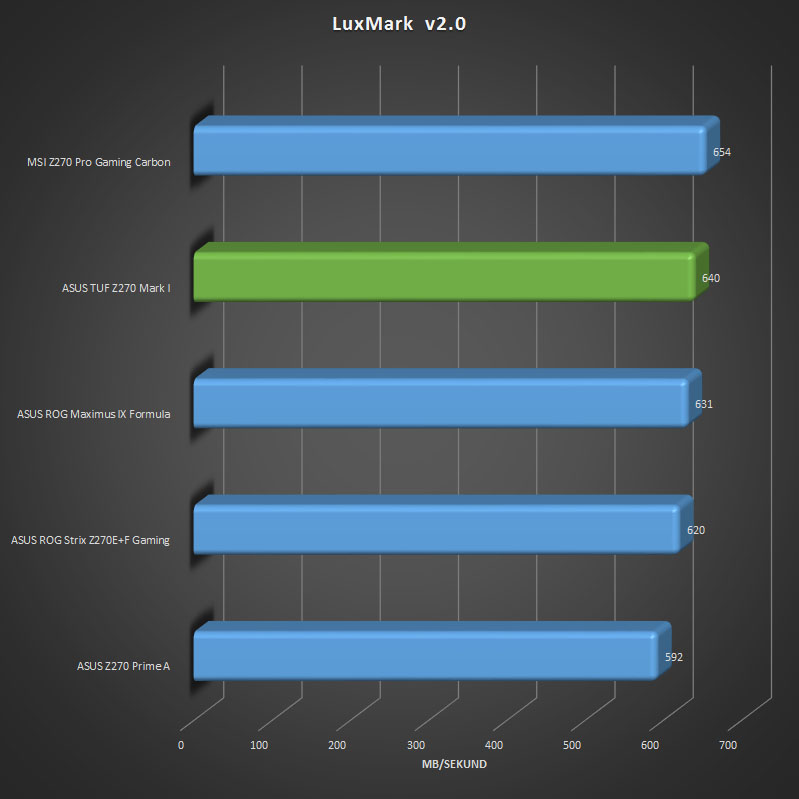

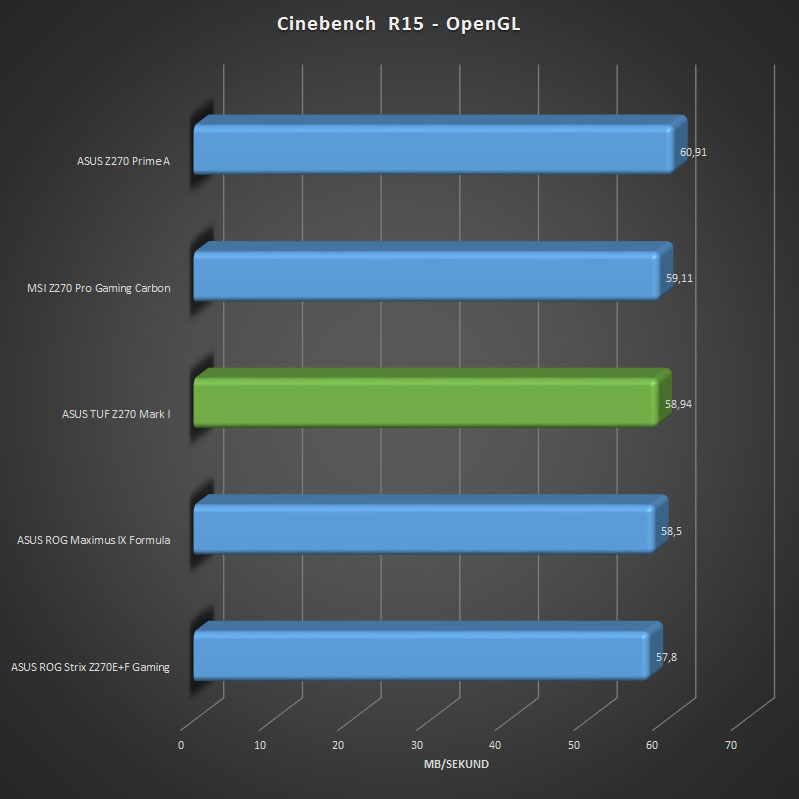

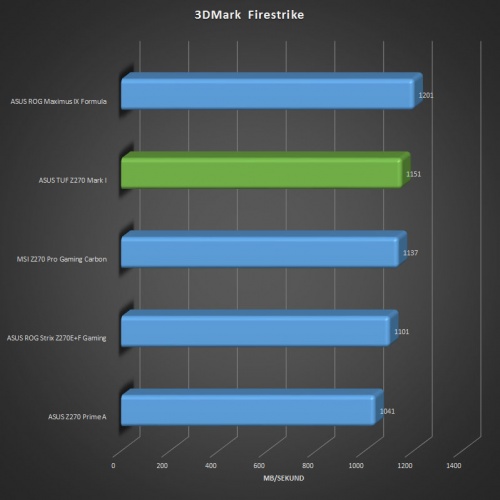

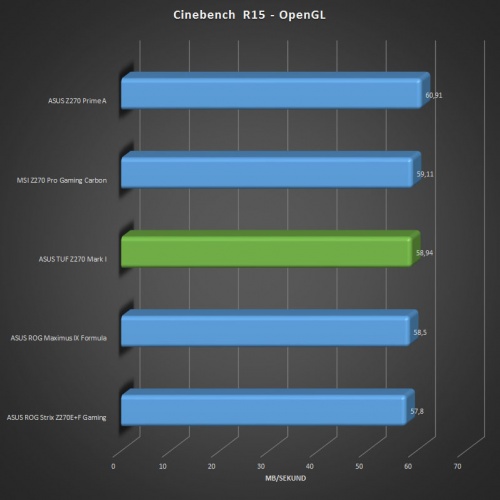

GPU tests på ASUS TUF Z270 Mark I





iGPU'en i vores i7-7700K processor får endnu engang lov til at arbejde for føden, og i samarbejde med ASUS TUF Z270 Mark I bundkortet får vi faktisk nogle ganske glimrende resultater ud af dagens arbejde. Generelt en god og tilfredsstillende performance i dagens test.

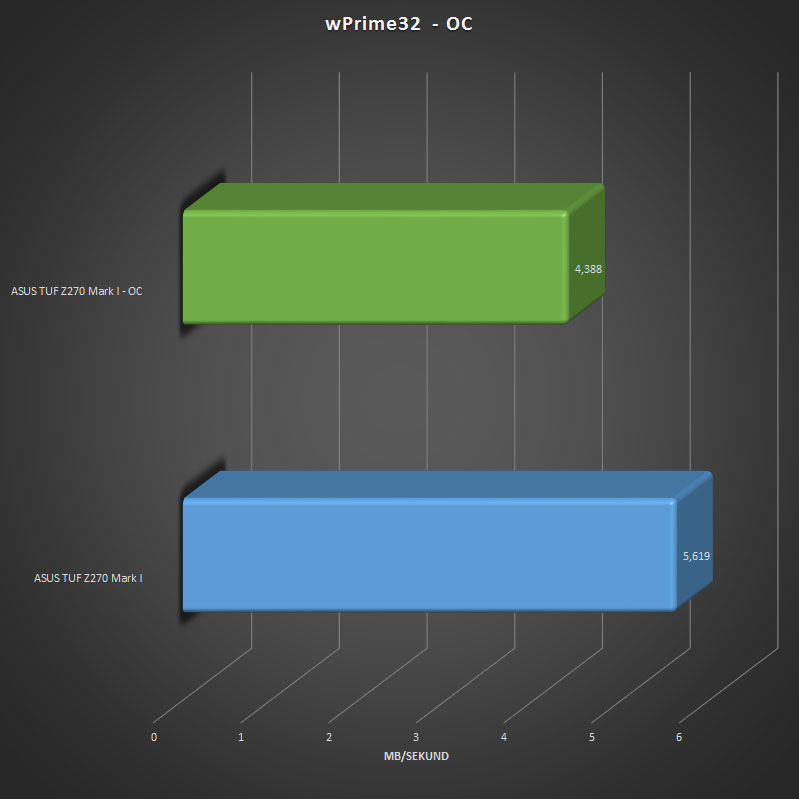

Overclocking af ASUS TUF Z270 Mark I



Overclockes skal der selvfølgelig også, og som udgangspunkt forventer jeg blot at se de 4800 MHz, som vores i7-7700K har, med en enkelt undtagelse, ramt hver eneste gang.



Indstillinger på ASUS TUF Z270 Mark I

• BCLK: 100 MHz
• Multiplier: x48
• VCore: 1,240 volt

Udover testen af ASUS Maximus IX Formula bundkortet så er det ikke lykkedes at komme stabilt over 4800 MHz, og sådan gik det også denne gang. Til gengæld ydede kortet det nævnte MHz ved en relativt lav VCore, så tommel op herfra.

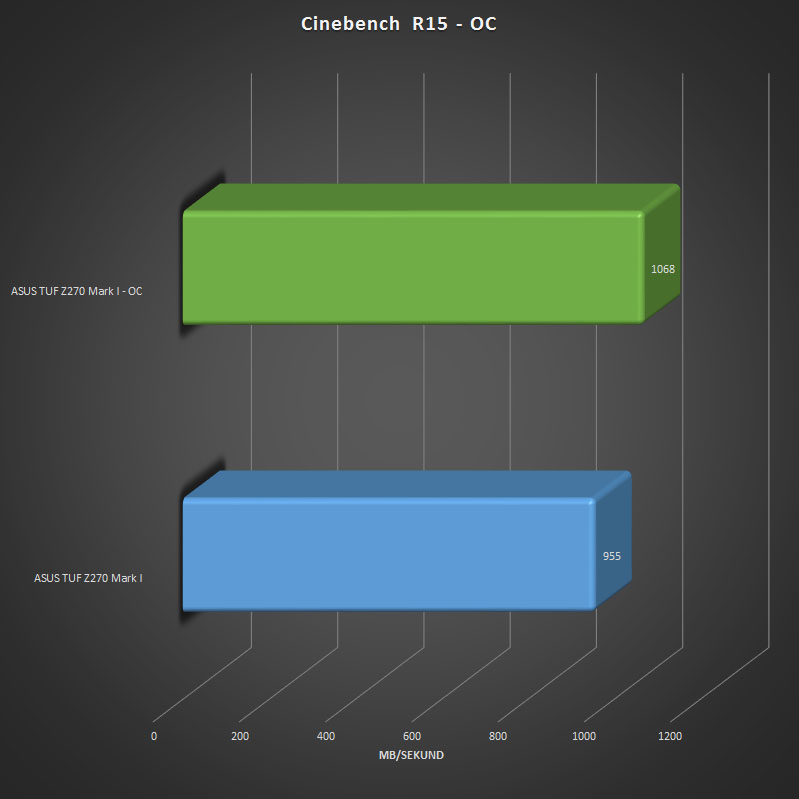

Med det fine overclock får ASUS TUF Z270 Mark I bundkortet også nogle fornuftige performance spring.



Hvad koster ASUS TUF Z270 Mark I bundkortet så?



I skrivende stund, den 2. marts 2017, er ASUS TUF Z270 Mark I bundkortet set med et prisskilt pålydende 1.963,00 DKK.





Ønsker I at læse om ASUS TUF Z270 Mark I bundkortet på ASUS' hjemmeside, kan I klikke på banneret herunder.





Konklusion:



ASUS TUF serien har altid fanget min interesse, og derfor har det også været en sand fornøjelse at få lov til at lege med ASUS TUF Z270 Mark I bundkortet. Først og fremmest er jeg rigtig glad for det fede design, som Mark I motherboarede kommer med. Der er tænkt over hver en detalje, og det oser langt væk af kvalitet. Hvad angår ydeevnen, så lå ASUS TUF bundkortet stabilt hele vejen igennem, og i OC testen ramte vi en dejlig lav VCore, hvor det hele stadig kørte stabilt. Prisskiltet er noget højt, hvilket uden tvivl vil skræmme nogen, men der er vist ingen tvivl om, at kvalitet og pris hænger sammen. Alt i alt vælger jeg at sende ASUS ud af døren med en score på 9,5 og en Editors Choice Award.



Godt:

• Lækkert design
• Fedt armor cover
• Der er lagt vægt i alle detaljer
• Yder stabilt
• Overclocker godt med lav VCore

Knapt så godt:

• Fik generelt en andenplads i benchmarks (Lav forskel)
• Prisskiltet vil skræmme nogen (Præference)

English summary:



The ASUS TUF series have always caught my interest and it has been a true pleasure to get to play with the ASUS TUF Z270 Mark I motherboard. First of all I like the cool design that the motherboard comes with. ASUS have put a lot of weight into every detail and it just signals quality. As for performance the board performed stable all the way through and in the OC test we really hit a nice, low VCore. The price tag is quite high which can scare off some but there is no question that price and quality adds up. All in all I have chosen to send ASUS out of the door with a score of 9,5 and an Editors Choice Award.



Pros:

• Nice design
• Cool armor cover
• Much thought have been put in every detail
• Stable performance
• Good overclocker with a nice low VCore

Cons:

• Got an overall second place in benchmarks (Low difference)
• The price tag can scare some (A preference)

Score: 9,5 + Editors Choice Award
