ASUS Z170-A

ASUS fik jo lov til at åbne Z170 ballet her på Tweak.dk, og endnu engang vil vi gerne sige tak for lån af både bundkort og processor til formålet. Z170-A skiller sig ud fra de traditionelle sort/røde eller sort/blå temaer, som vi tit ser ved at være brunt og hvidt. Derudover kan dette bundkort blære sig med at være udstyret med en super lydchip. Hvordan det ellers spiller an, skal vi have fundet ud af nu.





Få overblikket:

• Socket: LGA1151
• Processor: Intel Skylake
• Memory: Max. 64GB of DDR4 up to 3400 MHz
• Multi-GPU: 2-way SLI og 3-way CrossFireX
• 1* SATA Express
• 1* Ultra M.2 up to 110mm
• Intel I219-V Intel Gigabit Ethernet
• Realtek ALC892 lydchip
• USB3.1 Type A + C
• 5-Way Optimization

Find priser på dit næste bundkort hos...

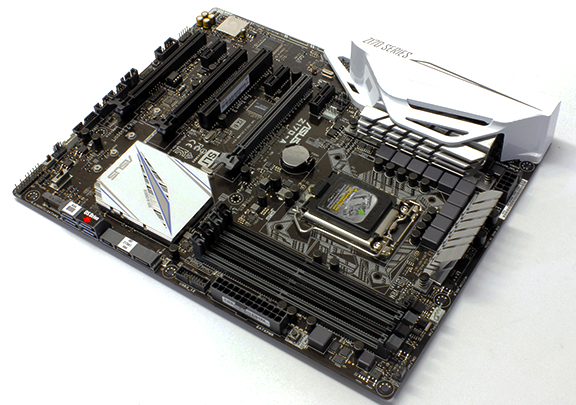

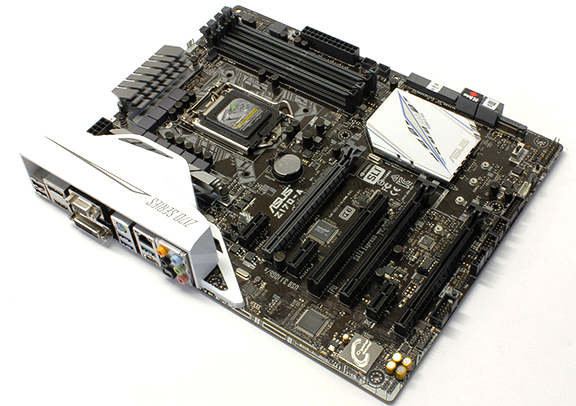

Som I kan se, er Z170-A lavet med et brunt PCB og hvid heatsink på chipsettet, mens VRM's er dækket af sølvfarvede heatsinks samt et hvidt skjold. Det ser i min verden virkelig godt ud sammen, og ASUS har formået at give os kvalitetsfornemmelsen. Ellers er udseendet meget standard, og vi hopper videre til en reel gennemgang.



Udover bundkortet medfulgte der to SATA3 kabler, diverse papirer såsom manual og garantioplysninger. Jeg undrede mig dog over, at der ikke var en M.2 skrue med i kassen.

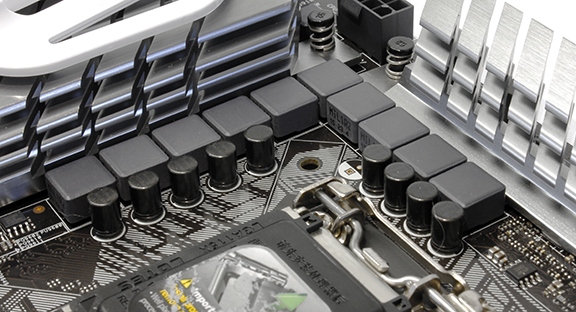

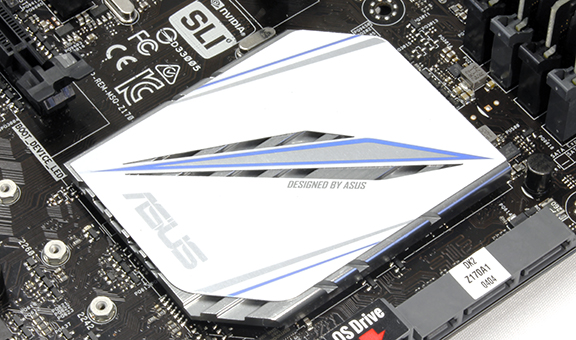

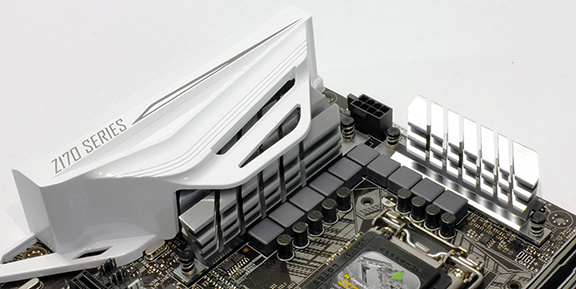

Her ser vi så nogle closeups af de flotte heatsinks, der dækker helholdsvis Z170-chippen og VRM's. CPU'en er fodret af en strømstyring med intet mindre end 10 faser, mens en enkelt ekstra fase leverer strøm til CPU'en. Z170 chipsettet udmærker sig især ved at have intet mindre end 40 PCIe baner i modsætning til Z97's kun 8 baner. Altså har vi masser af båndbredde til SSD'er, M.2 enheder og meget andet.

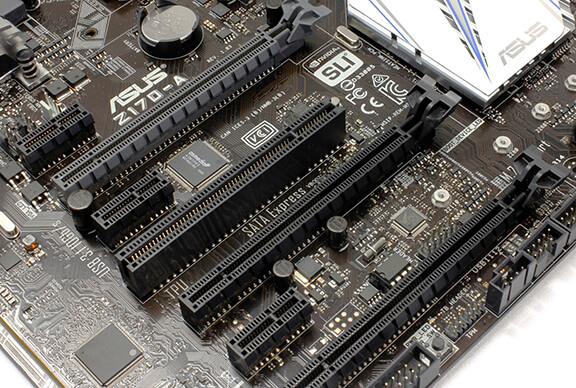

Af PCIe sokler finder vi to PCIe Gen.3, hvoraf den øverste grå kan køre x16 eller x8 ved brug af den midterste på samme tid til to grafikkort. Den nederste sokkel kan maksimalt køre x4, og derfor har denne ikke baner nok til et NVIDIA grafikkort. Vi kan derfor enten køre 2-vejs SLI eller 3-vejs CrossFireX. Ellers har vi tre PCIe Gen. 3 x1 slots og et enkelt PCI.

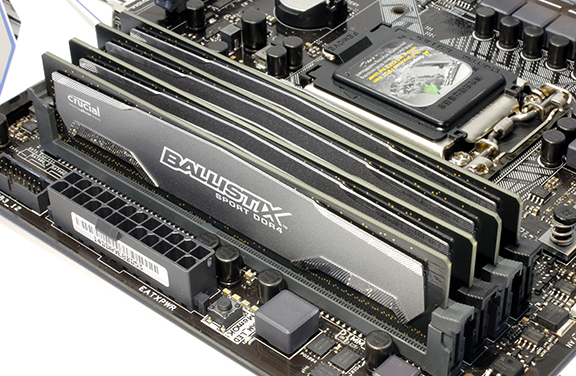

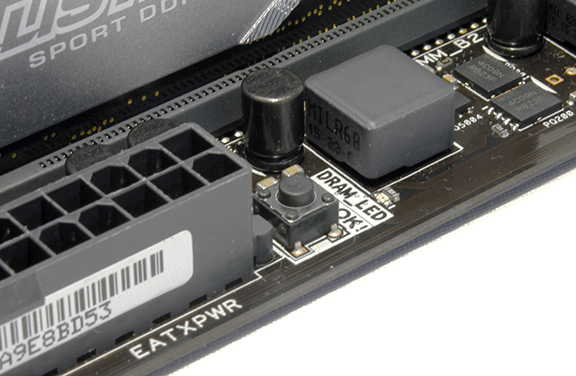

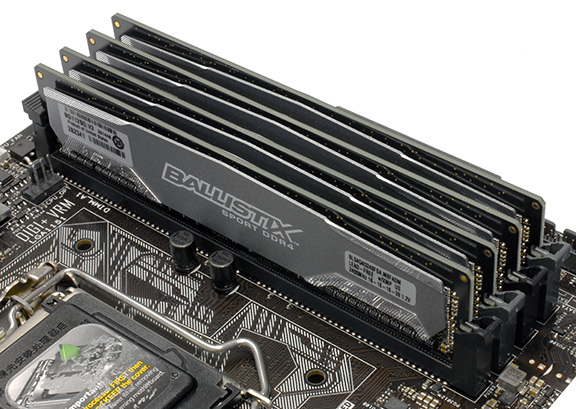

RAM soklerne kører endnu engang med DDR4 moduler i et Dual Channel setup. Der kan monteres op til 64 GB med en maksimal clockfrekvens på 3400 MHz. Vores opstart her var en kende træg, da bundkortet åbenbart ikke understøtter Crucial Ballistix Sport, før den seneste BIOS er flashet på. Så det krævede en del forsøg med MemOK! knappen, før vi var i gang. Men efter opdatering af BIOS var vi absolut køreklar. Til information kan vi oplyse, at MemOK! knappen indlæser nogle fejlsikrede RAM indstillinger i et forsøg på at få et bundkort startet op med eller inkompatible RAM.

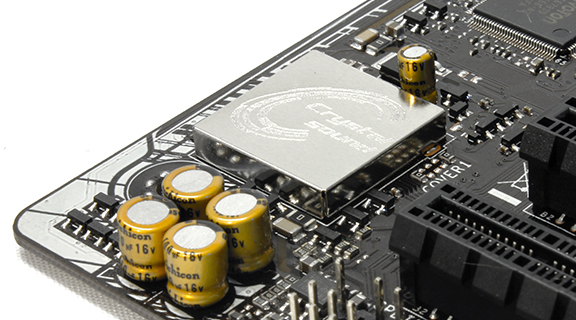

Hvad angår lydsystemet, så har ASUS faktisk overrasket mig, eftersom de har pakket ALC892 chippen ind i en EMI-kapsel for at afskærme mod elektrisk interferens fra resten af bundkortet. Det plejer kun at være topmodellen Realtek ALC1150, som får den ekstra kærlighed. Men det oser af kvalitetsbevidsthed, og det er et supertræk fra ASUS' side. Chippen understøtter op til 24-bit lyd med en sample rate på 192 kHz for knivskarp HD-lyd gennem enten optisk- eller HDMI udgang. Udgangen kan levere op til 95 dB(A), mens mikrofon indgangen klarer så meget som 90 dB(A). De ti monterede DAC's er delt op, så de første otte håndterer 7.1 lyden til I/O panelet, mens de resterende to leverer et stereo lydbillede til frontpanelet.

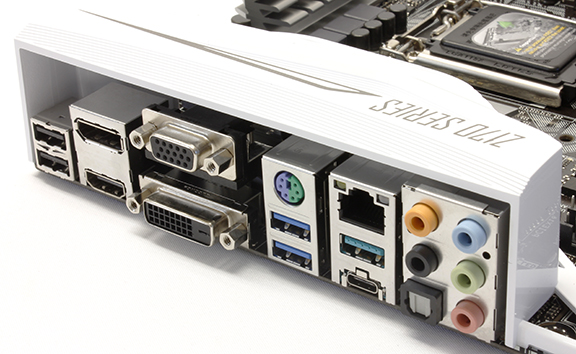

På I/O-panelet finder vi følgende fra venstre mod højre:

• To USB2.0 porte
• DisplayPort 1.2-, HDMI 1.4a-, D-Sub- og DVI-D udgange
• PS/2 og to USB3.0 porte
• Intel Gigabit ethernet port samt to USB3.1 porte (En Type A og en Type C)
• Udgange til Realtek chippen inklusiv optisk udgang

På den næste side kigger vi på ydeevnen.
