ASUS Z97 Mark S Sabertooth Limited Edition

ASUS har gennem tiden leveret nogle fede produkter til os, men denne gang har de virkelig overgået sig selv med dette Limited Edition bundkort. Z97 Mark S Sabertooth Limited Edition er et gennemført bundkort med et hvidt PCB og et army-dekoreret armor cover. Kortet er, som navnet fortæller os, udstyret med Z97 chipsettet og et væld af fede onboard komponenter, og nu skal vi om lidt dykke ned i herlighederne.







Se Tweak.dks egen videogennemgang af ASUS Z97 Mark S Sabertooth Limited Edition herunder.







Specifikationer:

• Chipset: Intel Z97
• Memory: 4* DDR3 DIMM - Max 32 GB
• Supports NVIDIA® Quad-GPU SLI™ Technology
• Supports AMD Quad-GPU CrossFireX™ Technology
• PCI Express Ports: 2* PCIe 3.0/2.0 x16 (Single at x16, dual at x8/x8), 1* PCIe 2.0 x16 (max at x4 mode, black) and 3* PCIe x1
• Storage @ Intel Z97 chipset: 1* SATA Express port, black compatible with 2* SATA 6.0 Gb/s ports and 4* SATA 6Gb/s port(s), black
• Storage @ ASMedia® ASM1061 controller : 2* SATA 6Gb/s port(s), beige
• Audio: Realtek® ALC1150 8-Channel High Definition Audio



Find priser på dit næste bundkort hos Pricerunner.dk





Med præsentationen på plads kan vi nu komme ud over stepperne i denne gennemgang af et virkelig lækkert Z97 bundkort fra ASUS.

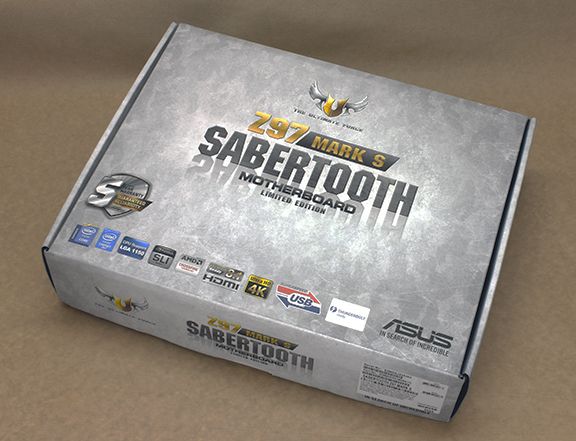

I kassen finder vi:



• Bruger manual
• Garantipapirer
• Installations guide
• Kvalitetsbevis

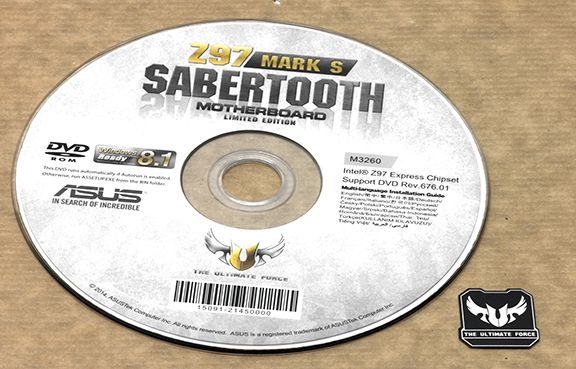

• Sabertooth Driver CD - Som vi anbefaler, at I ikke bruger. Download seneste driver.
• TUF sticker til ydersiden af ens kabinet
• Et væld af forskellige elementer i bundlet, som I kan se i videoen
• Et bjerg af propper til at stoppe i ubrugte porte for at beskytte mod støv

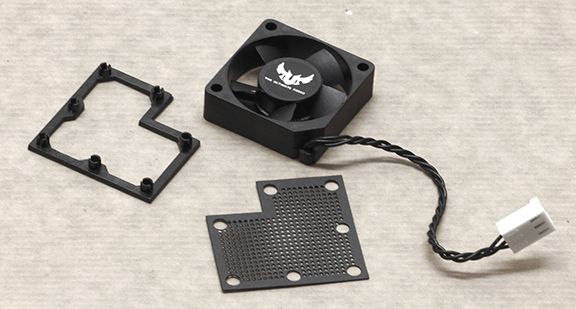

• Blæsere til aktiv køling af north bridge og strømstyringen

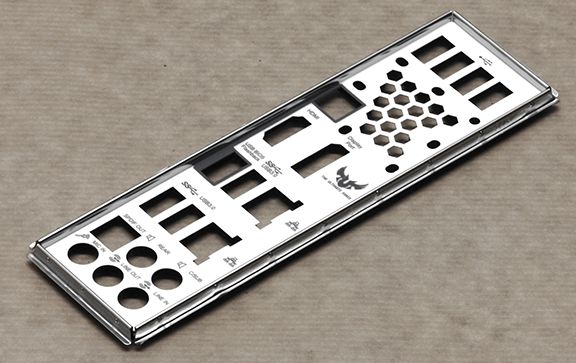

• I/O cover

Det ydre design

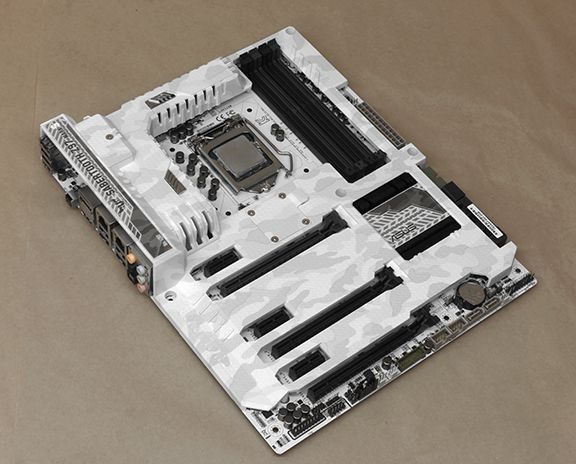

Også har vi selvfølgelig også ASUS Z97 Mark S Sabertooth Limited Edition bundkortet, og som I nok kan se, er det virkelig et design, der skiller sig ud på den fede måde. Det store thermal armor, der ligesom med Maximus VII Formula bundkortet, dækker store dele af for- og bagsiden af kortet er lavet med et arctic armylike dsign. Resten af kortets design går vi i detaljer med nu.

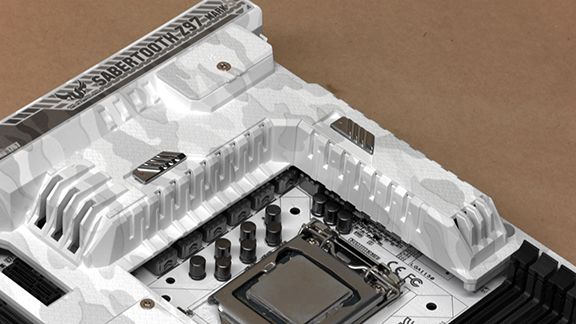

Som sagt er det meste af bundkortet dække af et thermal cover, men man kan stadig se, hvor strømstyringen gemmer sig. Strømstyringen består af otte specialdesignede TUF faser plus en ekstra fase til den indbyggede HD grafikchip.

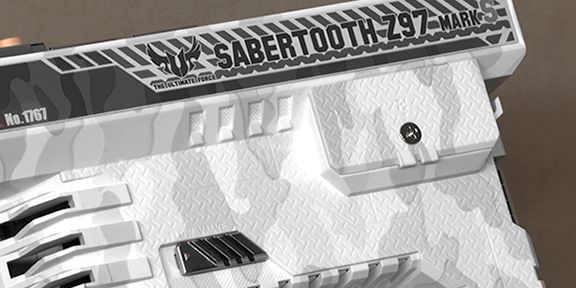

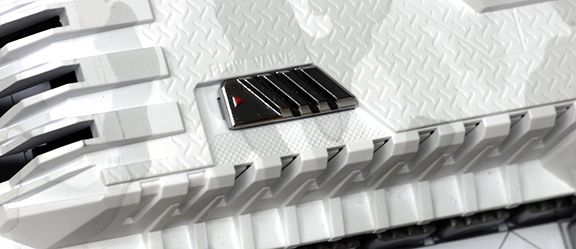

Der er ikke sparet på detaljerne i armorcoveret, og her på toppen finder vi et Sabertooth logo med et hvidt og sølvfarvet tema. Derudover finder vi nogle såkaldte "håndtag", der kan åbne nogle skodder i coveret over strømstyringen for at øge airflowet omkring faserne.

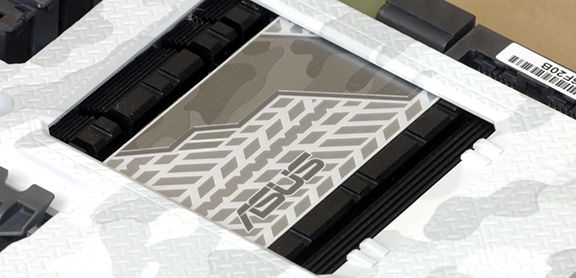

Over chipsettet finder vi en ASUS heatsink, der fint skal hjælpe med at holde chippen dejligt kølig under brugen.

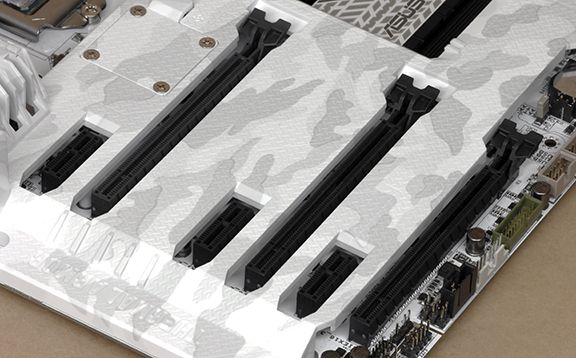

På PCI Express siden finder vi:

• 2* PCIe Gen. 2.0 / Gen. 3.0 x16 (Single x16 eller Dual x8)
• 1* PCIe Gen. 2.0 x16
• 3* PCIe x1

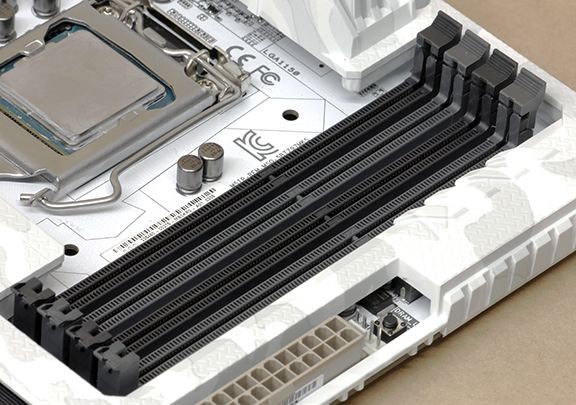

Vi finder fire dual channel DIMM porte, der kan klare op til 32 GB DDR3 RAM.

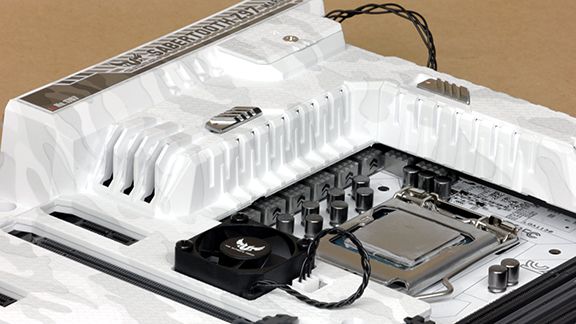

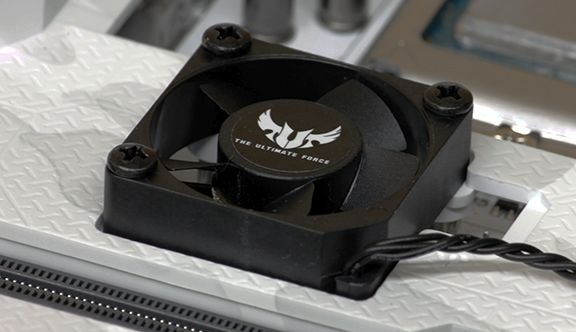

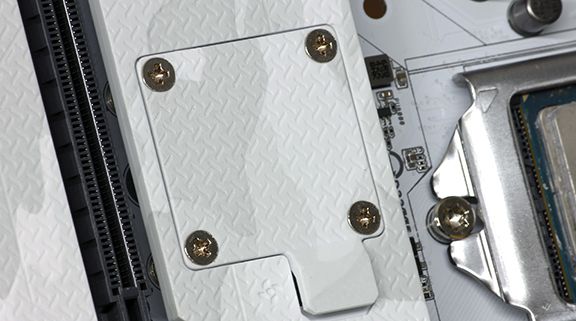

Over nordbroen finder vi et låg med fire skruer, der kan pilles ud, hvorefter vi kan installere en TUF blæser til aktiv køling. En ting, som jeg dog ikke helt forstår, er længden på ledningen. ASUS har monteret stik til den ekstra køling lige ved siden af monteringsstedet. Så jeg forstår ikke helt, hvorfor man har valgt at lave dem så lange.

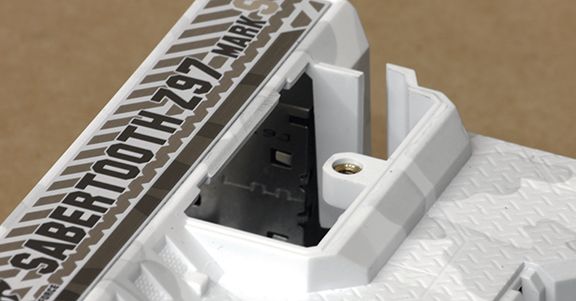

Ligeså finder vi ved I/O panelet et låg, der kan skrues af. Derefter kan den anden blæser fra bundlet skrues fast i låget, som så kan sættes på plads igen. Med hjælp fra de tidligere omtalte sliders/"håndtag" på VRM heatsinken kan der skabes et godt airflow ned over faserne og ud gennem skodderne.

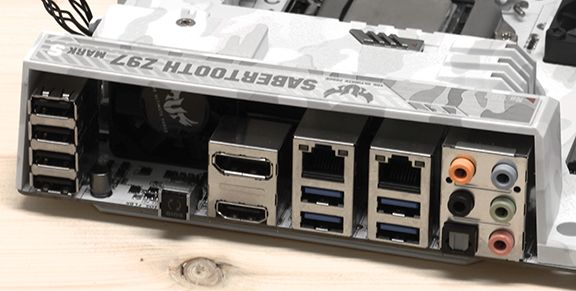

På I/O panelet finder vi:

• Fire USB2.0 porte
• Clear CMOS knap
• HDMI- og DisplayPort1.2 udgang
• Fire USB3.0 porte
• Dual Intel Gigabit porte
• Udgange til lydkortet inklusiv optisk udgang

Hvis I kigger bag Clear CMOS knappen, kan I se den nu monterede TUF blæser fra bundlet, som jeg har monteret i låget. Men nu er vi også kommet vel igennem gennemgangen af ASUS Z97 Mark S Sabertooth Limited Edition, så på næste side skal vi have kigget på mit testsetup og benchmark resultater.
