Gigabyte Z97P-D3

Midt i det store ræs, som vi oplever i tiden med voldsomme Radeon grafikkort og snarligt kommende Intel Skylake CPU'er, skal vi jo ikke glemme, at der også findes et marked for billigere komponenter til entry level maskiner. Og det er netop dette marked, som GIGABYTE stiler efter at ramme med Z97P-D3 bundkortet, som vi skal kaste et kig på i dag. Kan prisvenlighed og performance gå op i en højere enhed?





De tekniske specifikationer:

• Intel Haswell CPU support
• Socket LGA1150
• Supports max. 32 GB DDR3 @ 3000 MHz
• Realtek® ALC882 codec
• Realtek® GbE LAN chip
• Support for 2-Way AMD CrossFire™ technology
• 6 x SATA 6Gb/s connectors
• ATX Form Factor

Find prisen på dit næste bundkort hos...







Vi finder en kasse i bedste Ultra Durable stil, og kigger vi på indholdet i kassen udover bundkortet, så bliver vi lige mindet om, at dette virkelig er et entry level bundkort.



Indhold:

• Gigabyte GA-Z97P-D3
• To SATA3 6 Gbps kabler
• Driver CD
• Gigabyte sticker
• Manual/garantipapirer
• I/O shield

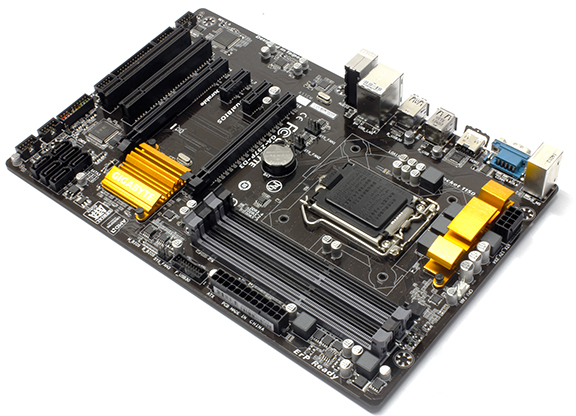

Og ved første øjekast kan man også godt se, at der er skruet ned lidt detaljerne på Z97P-D3, men jeg havde nu heller ikke ventet mere, når man tænker på, at det ikke koster mere end 700 kroner. PCB'et er farvet brunt, hvor vi plejer at se den safirsorte farve på de dyre bundkort. Selvom det er et gimmick, så signalerer den brune farve stadig, at vi har med et budgetkort at gøre.

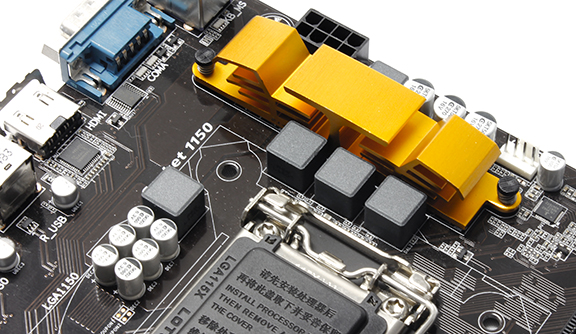

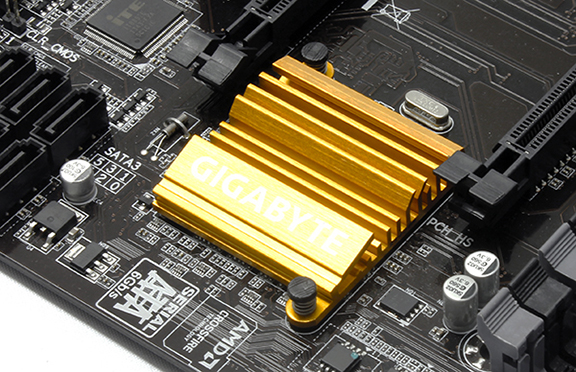

Vi finder på Z97P-D3 en strømstyring med fire faser til CPU'en, mens der længere nede sidder en ekstra fase for sig selv til at styre grafikdelen i den Haswell CPU, som man vælger at tilslutte. Til at køle Z97 chipsettet har vi en fin lille guldfarvet heatsink med teksten GIGABYTE på.

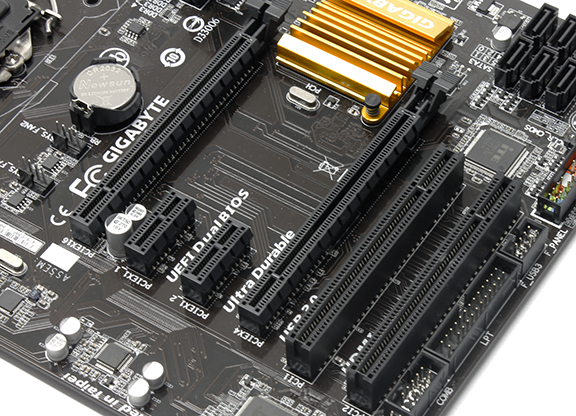

På PCI-siden finder vi to PCIe Gen.3 x16 porte, hvoraf den øverste kører enten x16 eller x8, mens den anden kører x4. Derfor understøtter bundkortet også kun AMD CrossFireX, da SLI kræver minimum x8 på begge porte. Derudover har vi to PCIe x4 porte og yderligere to PCI x1 porte. Placeringen af sidstnævnte irriterer mig lidt, da de er faretruende tæt på øverste x16 port og derved kan nedsætte luftgennemstrømningen lidt ved montering af et stort grafikkort.

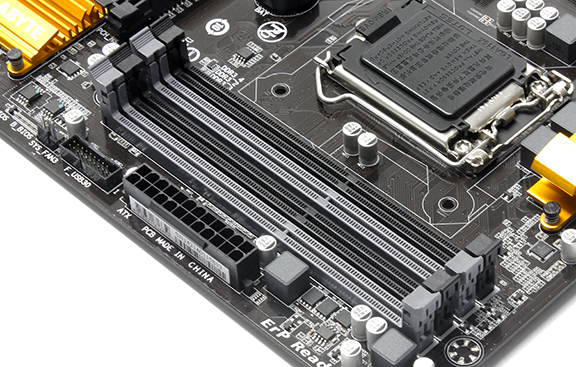

Bundkortet kører med dual channel DDR3 RAM, og det kun maksimalt køre med 32 GB, som kan clockes op til 3000 MHz.

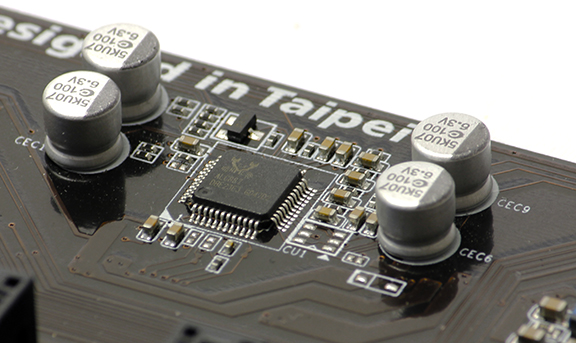

Ingen af bundkortets onboard komponenter er pakket ind i EMI-shields, som vi ofte ser det på dyrere bundkort. Til gengæld finder vi en Realtek ALC887 lydchip, som giver os 7.1 lyd men ingen DTS-HD support. Chippen understøtter op til 192 kHz lyd, og det er udstyret med 10 DAC's, hvoraf otte af dem sender signal til I/O panelets lydudgange. De resterende to står for stereolydsignalet til frontpanelet. Chippen kan maksimalt klare 97 dB(A) på udgangssiden, mens mikrofondelen kan klare op til 90 dB(A). Den understøtter op til 7.1 surround, men det kræver et tilkøbt frontpanel, som bagefter skal aktiveres i driveren.

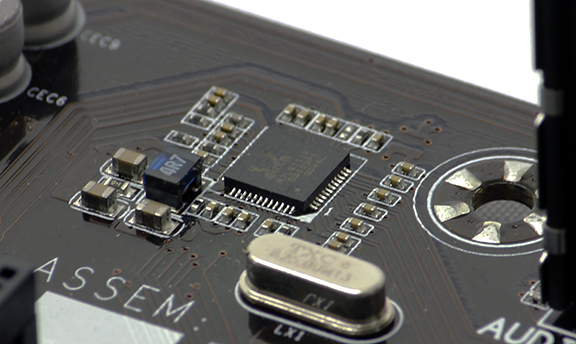

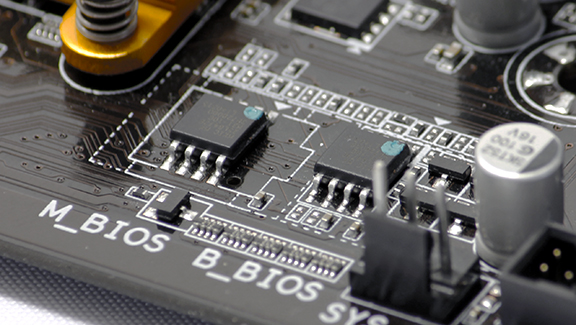

Ydermere finder vi en Realtek GbE Gigabit LAN chip, der giver os 1 Gbps ethernet port på I/O-delen. Til sidst kan det nævnes, at bundkortet har dual BIOS, og på det sidste billede ser I de to BIOS-chips.

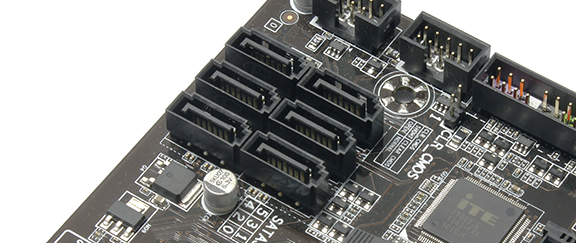

Bundkortet er udstyret med seks SATA3 porte, og vi finder hverken SATA Express eller M.2 port herpå. Det havde jeg dog heller ikke forventet med den pris.

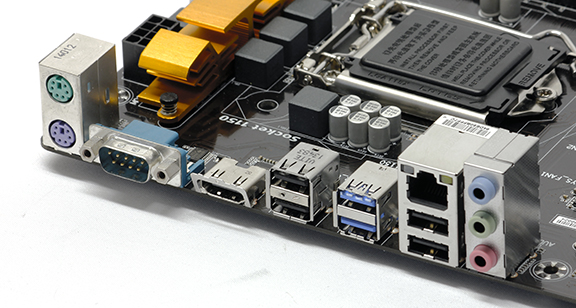

På I/O-panelet finder vi:

• To PS/2-porte til mus og tastatur
• Serial port (RS-232)
• HDMI-udgang
• To USB2.0 og -3.0 porte
• Yderligere to USB2.0 porte og ethernet RJ45 port
• Ud- og indgange til lydchippen; understøtter op til 5.1 surround her

På næste side kigger vi på ydeevnen.
