MSI X99S MPower

• Supports New Intel® Core™ i7 processors Extreme Edition in LGA 2011-3 socket
• Supports Quad Channel DDR4-3333(OC) Memory
• Turbo M.2: delivering next generation M.2 Gen3 x4 performance with transfer speeds up to 32 Gb/s
• SATA Express + USB 3.0 + SATA 6Gb/s
• Multi-GPU: NVIDIA Quad SLI & AMD Quad CrossFire Support
• OC Engine: For More Flexible BCLK Adjustments
• OC Certified: Military Class Burn-in Test Passed
• Enhanced Thermal Design
• Easy to Disable the VGA Card
• Guard-Pro: Improved Protection and Power Efficiency
• Military Class 4: Top Quality & Stability
• OC Essentials: Convenient Set Of Overclocking Tools While Breaking World Records
• Intel® Gigabit LAN: Always connected with Intel® Gigabit LAN networking
• OC Genie 4: Overclock in 1 Second
• Click BIOS 4: Easily Fine-tune Your System

Se vores video præsentation af MSI X99S MPower herunder.

Find dit næste bundkort hos Pricerunner.dk

Med præsentationen af MSI X99S MPower på plads kan vi nu hoppe ud i gennemgangen af kortet bid for bid. Så lad os blot tanke op i kaffekoppen og komme udover stepperne.

I kassen finder vi:

• Quick Installation Guide
• User Guide
• Overclocking Guide
• Software Guide

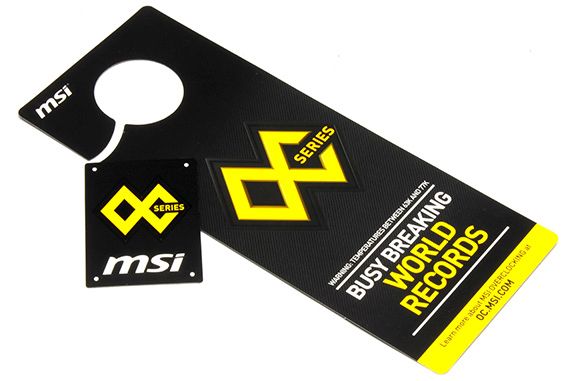

• Door Hanger
• MSI Case sticker

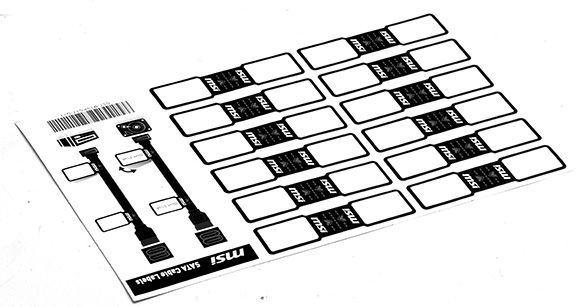

• Kabel mærkater

Ydermere finder vi:

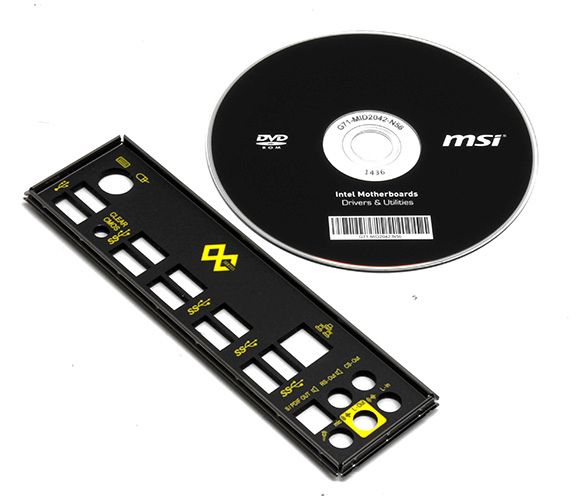

• Driver CD - Vi anbefaler stadig at downloade seneste drivere fra MSI's hjemmeside
• I/O Cover

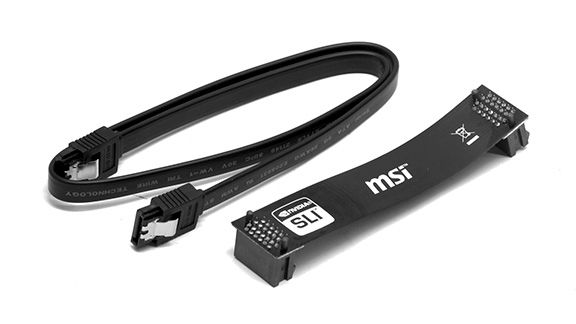

• Seks SATA3 kabler, hvoraf de tre er 90-grader vinklede
• To lange SLI broer
• Standoffs til frontpanel header

Og slutteligt har vi så X99S MPower, der er lavet i et safirsort PCB med et sort og gult farvetema. Kortet er i standard ATX mål, og det er virkelig lækkert at se på.

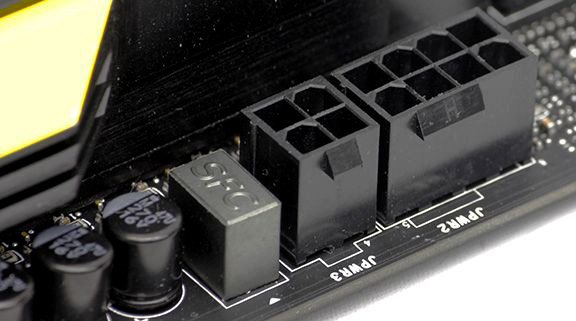

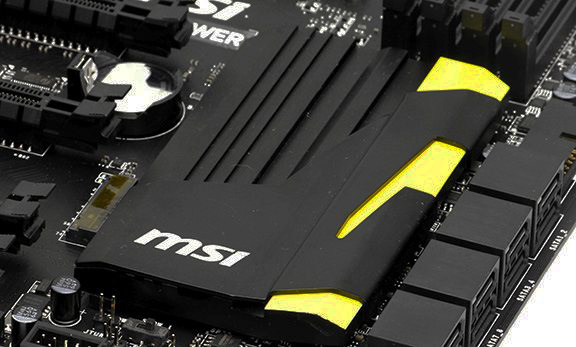

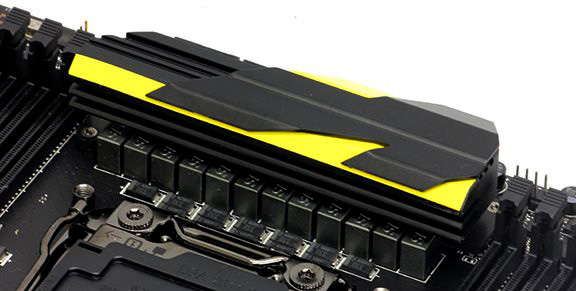

Vi finder på MPower en 12-faset mosFET strømstyring med en stor og flot heatsink over. Til at fodre CPU'en har vi en standard 8-pins ATX tilslutning med mulighed for yderligere tilslutning af et 4-pins stik, hvis man vil ud i nogle meget heftige overclocking scenarier. Chipsettet er kølet af en stor heatsink med et design meget lignende det, vi fandt på strømstyringen.

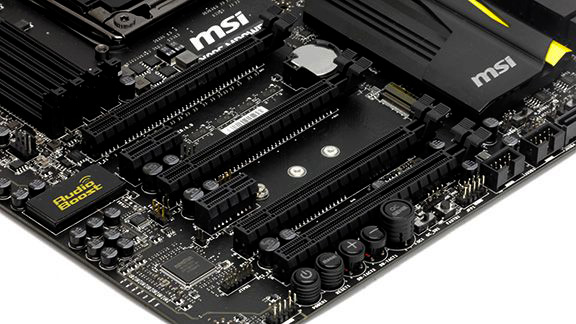

Først har vi PCIe portene, og X99S MPower er udstyret med hele fire PCIe Gen. 3 x16 porte, så vi har mulighed for 4-vejs SLI- eller CrossFireX grafikopsætninger. Desværre har bundkortet ikke PLX chips, så vi kunne køre x16 på alle kort.

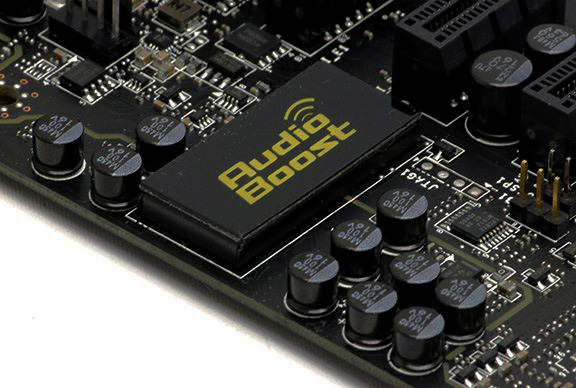

Bundkortet er også udstyret med Audio Boost lydsystemet, der består af en ALC1150 lydchip, som er toppen af poppen fra Realtek. Systemet kan klare 115 dB, mens det er udstyret med en separat headphone DAC, der kan klare headsets op til 600 ohm. Systemet er selvfølgelig indkapslet i en EMI-kapsel, ligesom det er isoleret på sin egen del af PCB'et for at sikre minimal elektronisk interferens fra andre onboard komponenter.

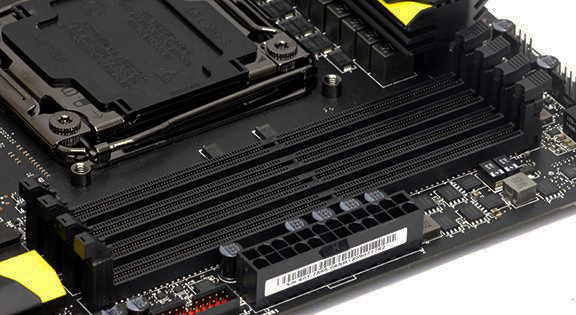

DIMM soklerne kører Quad Channel DDR4, og vi kan montere op til 128 GB DDR4 med en clockfrekvens op til 3333 MHz.

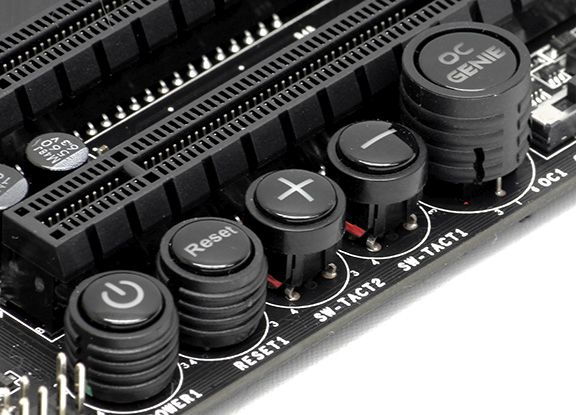

Da MSI X99S MPower er et overclocking bundkort, har MSI selvfølgelig også installeret OC Genie onboard switches, der med et tryk på en knap kan ændre OC indstillinger på bundkortet. Desuden finder vi også power- og reset switch her.

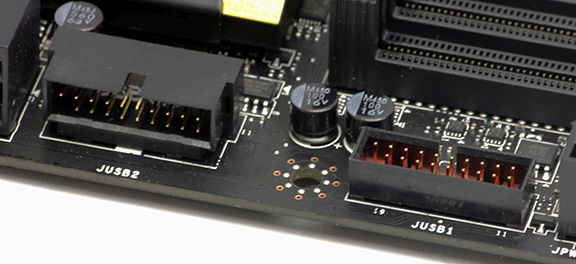

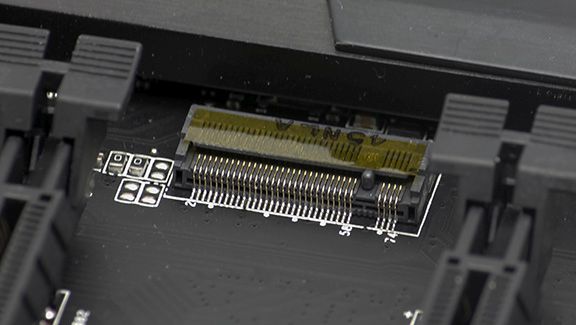

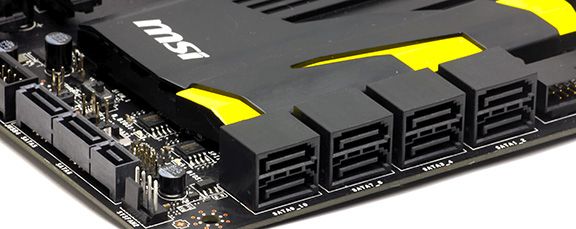

Af forbindelsesmuligheder finder vi først og fremmest to USB3.0 porte, hvoraf den ene er vinklet 90 grader. Dernæst har vi otte SATA3 porte ved siden af chipsettet samt to SATA3 porte under chipsettet, der også kan fungere som SATA Express port. Desuden har vi også en Turbo M.2 port, der kommer med en båndbredde på hele 32 Gbps.

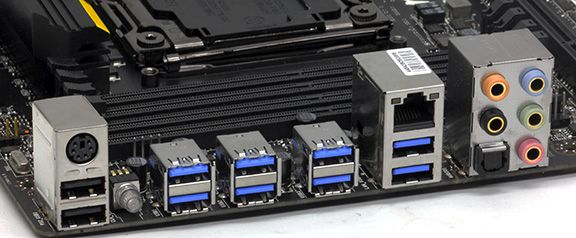

På I/O panelet finder vi fra venstre mod højre:

• PS/2 port og to USB2.0 porte
• Clear CMOS knap
• Seks USB3.0 porte
• Intel Gigabit ethernet port og to USB3.0 porte
• Udgange til ALC1150 lydchippen inklusive optisk udgang

Nu er gennemgangen også veloverstået, og på næste side skal vi derfor kigge en smule på noget MSI Software.
