ASUS ROG Maximus VII Hero

Republic of Gamers eller ROG er den absolut gamerprægede del af ASUS koncernen, og de fleste gamere med sans for kvalitet har på et eller andet tidspunkt stødt på navnet. Maximus VII Hero udpræger sig ved at være med tofarvet (rødt og sort) PCB med yderst lækre komponenter på toppen. Se med her i dag, når vi gennemgår bundkortet fra ende til anden.







De tekniske specifikationer:

• Sokkel: LGA1150
• Chipset: Intel Z97
• Dual Channel DDR3 op til 32 GB 3200 MHz
• Understøtter NVIDIA SLI- og AMD CrossFireX teknologi
• Intel Gigabit LAN
• SupremeFX lydchip (Realtek ALC1150)
• ATX formfaktor

Find dit næste bundkort hos...







Udover det åbenlyse, nemlig bundkortet, fandt vi i kassen også:

• 4 SATA3 kabler
• Garantipapirer
• Quick Installation Guide
• Bruger manual
• Stand-offs til front panel header
• ASUS ROG door hanger
• ASUS ROG sticker
• I/O cover

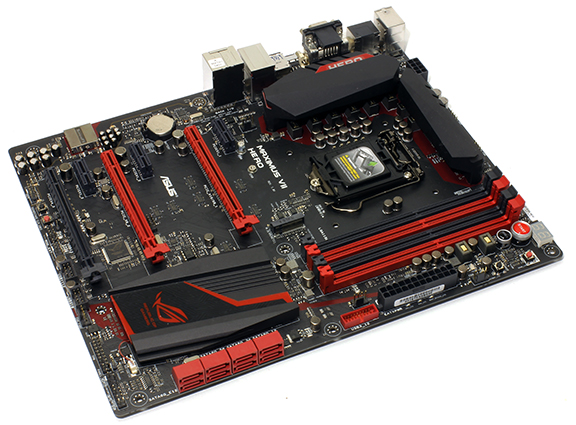

ASUS ROG Maximus VII Hero er et superlækkert bundkort i bedste Republic of Gamers stil med et sort- og rødt farvet PCB. Der er intet nyt under fanerne i forhold til farvevalg, men det er jo også noget, der definerer ROG serien. Det tofarvede PCB virker supergodt, og bundkortet er skruet supergodt sammen ned til mindste detalje.

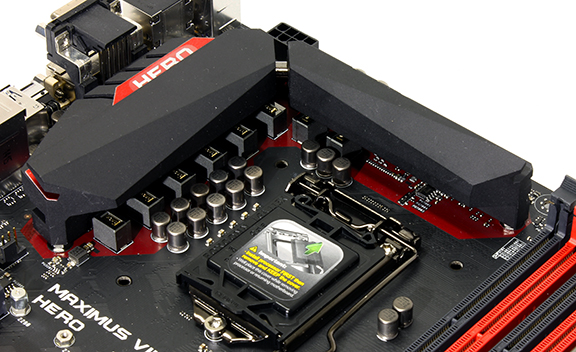

Strømstyringen består af 8 faser, der er gemt under en stor, pulverlakeret heatsink, der under lakken er udført i ren kobber. Den sorte farve er mat, og den røde farve er meget gennemtrængende, hvilket virker supergodt. Andetsted på bundkortet gemmer der sig to faser mere, der fodrer grafikdelen i CPU'en. Chipsetkøleren er ganske stor og rigtig fed med et ASUS ROG logo på. Den øverste stribe er LED oplyst under brug, og den kan nemt pilles fra, hvis man tager den lille ledning af bundkortet.

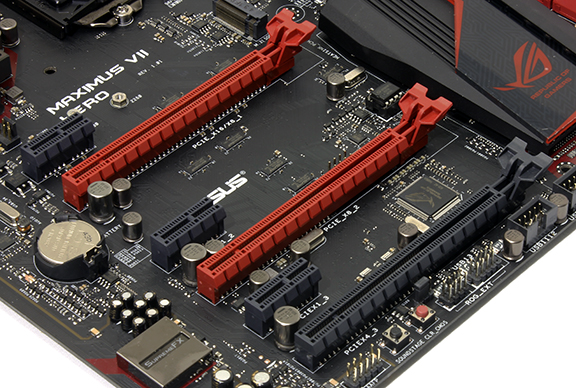

På PCIe siden har vi to røde sokler, der begge kan køre Gen. 3 x16, mens den sidste kun kører Gen. 2 x4. Altså kan man køre op til 2-vejs SLI med x8/x8 opsætning eller 3-vejs CrossFireX med 8/4/4. Derudover har vi tre PCIe Gen. 2 x1s sokler.

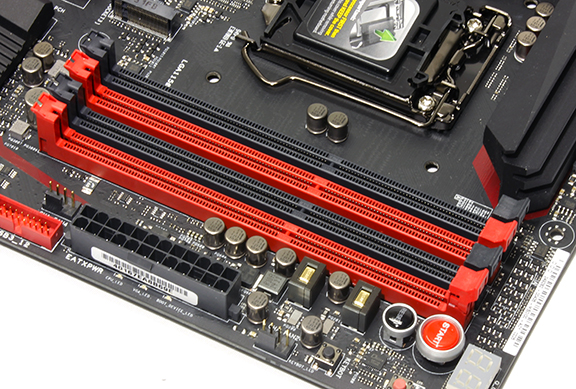

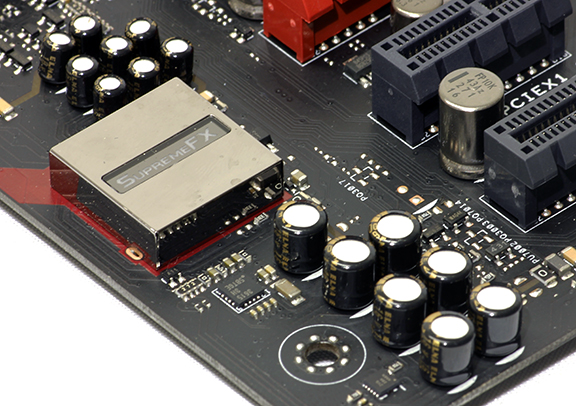

DIMM soklerne understøtter selvfølgelig Dual Channel DDR3 RAM. Der kan installeres op til 32 GB RAM med en maksimal clockfrekvens på 3200 MHz. Lyddelen af bundkortet består af ASUS' egen topmodel, der er bygget over en Realtek ALC1150 lydchip. Chippen er indkapslet i en EMI-kappe, og det hele er separeret på sin egen del af PCB'et. Som altid kan det nævnes, at Realtek chippen kan klare op til 115 dB(A) på udgangene, mens mikrofon-delen kan opfange så meget som 104 dB(A). Headphone amplifieren er separat, og den kan håndtere headsets op til 600 Ohm.

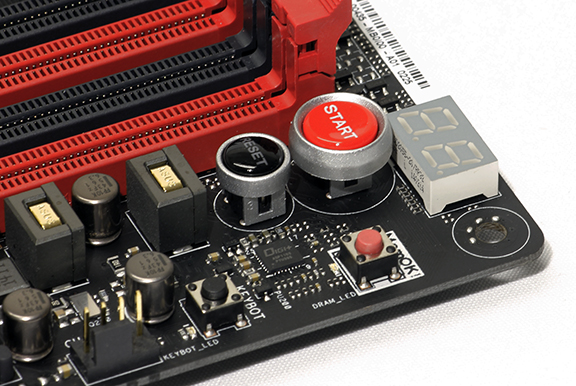

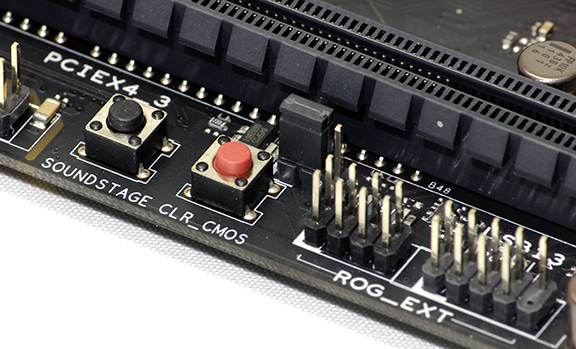

Rundt omkring på bundkortet finder vi også lidt forskellige knapper, og på det første billede kan I se Power- samt Reset knap. Endvidere ASUS' velkendte MemOK! knap, der indlæser fejlsikrede RAM indstillinger ved fejlsøgning. Keybot knappen længere nede aktiverer Keybot funktionen, der via et stykke software gør det muligt at omprogrammere sit tastaturs key mapping totalt. På billede to ser I først en Soundstage knap, der egentlig blot er en "equalizer", som kan bruges til at ændre lydbilledet. Den røde knap giver næsten sig selv, og som I kan se er det muligt at tilkoble en ekstern ASUS ROG Front Base til at styre OC og andet fra ens eget skrivebord. Her snakker jeg selvfølgelig ikke om Windows' skrivebord.

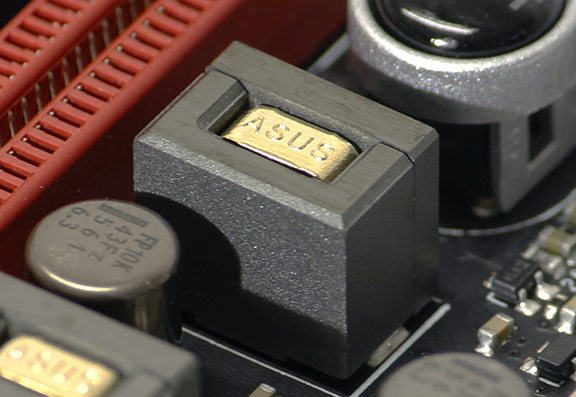

ASUS sætter en ære i at gøre tingene ordentligt, og de er stolte af deres håndværk. Det ser man også, hvis man nærstuderer mange af de små chips, kondensatorer og strømfaser. Her har de nemlig smækket deres egen signatur på. På billede 1 ser I faktisk Keybot chippen, der kan styre din key mapping, hvis det bliver aktuelt.

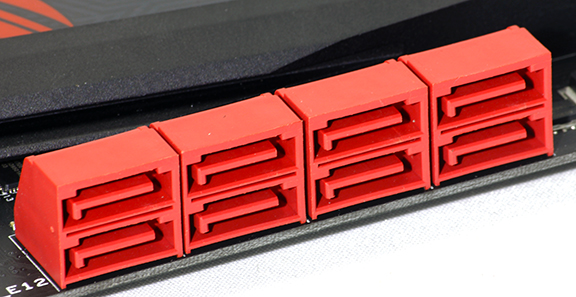

Af porte til diskenheder finder vi en M.2 port, der kan tage om til 2280 (80 mm) M.2 SSD'er samt otte SATA3 porte.

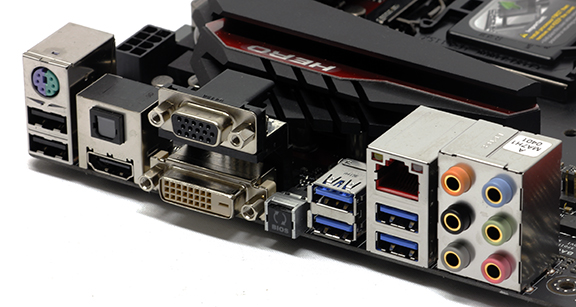

På I/O panelet finder vi fra venstre mod højre:

• En PS/2 port og to USB2.0 porte
  Optisk- samt HDMI port
• VGA- og DVI udgang
  Clear CMOS knap
• Fire USB3.0 porte samt Intel Gigabit porten
• Øvrige udgange til lydchippen

På næste side skal vi have kigget lidt på ydeevnen.
