ASRock X99 Extreme6/3.1

ASRock er tilbage med en revideret USB3.1 udgave af X99 Extreme6 bundkortet, der følger det sædvanlige blå- og sorte farvetema med masser af lækre features. Features, som kan tilfredsstille de fleste gamere såvel som mere hardcore server entusiaster. Her snakker vi både om Realtek 1150 lydchip og Intel gigabit netværkschip.







De tekniske specifikationer:

• ASRock Super Alloy
  - XXL Aluminum Alloy Heatsink
  - Premium 60A Power Choke
  - Premium Memory Alloy Choke
  - Ultra Dual-N MOSFET (UDM)
  - Nichicon 12K Platinum Caps
  - Sapphire Black PCB
• Supports Intel^® Core™ i7 and Xeon^® 18-Core Processors Family for the LGA 2011-3 Socket
• Digi Power, 12 Power Phase design, Multiple Filter Cap (MFC)
• Supports Quad Channel DDR4 3200+(OC), 15μ Gold Contact in DIMM Slots
• 3 PCIe 3.0 x16, 2 PCIe 2.0 x1, 1 mini-PCIe, 15μ Gold Contact in VGA PCIe Slots
• Supports AMD 3-Way CrossFireX™ and NVIDIA^® 3-Way SLI™
• 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec), Supports Purity Sound™ 2 & DTS Connect
• Intel^® Gigabit LAN + Qualcomm^® Atheros^® Gigabit LAN
• 10 SATA3, 1 SATA Express, 1 eSATA, 1 Ultra M.2 (PCIe Gen3 x4 & SATA3)
• 1 USB 3.1 Type-C 10Gb/s, 2 USB 3.1 Type-A 10Gb/s (Supported by the bundled ASRock USB 3.1 Card/A+A), 8 USB 3.0 (4 Front, 4 Rear), 7 USB 2.0 (4 Front, 2 Back, 1 Vertical Type A)
• 1 COM Port Header, 1 TPM Header, 1 Thunderbolt™ AIC Connector
• Supports HDD Saver Technology, Full Spike Protection, APP Shop



Find dit næste bundkort hos...









I kassen finder vi udover det forventede bundkort også fire SATA3 kabler, skrue til M.2 soklen, I/O cover, garantipapirer og manualer samt et USB3.1 PCI Express indstikskort.

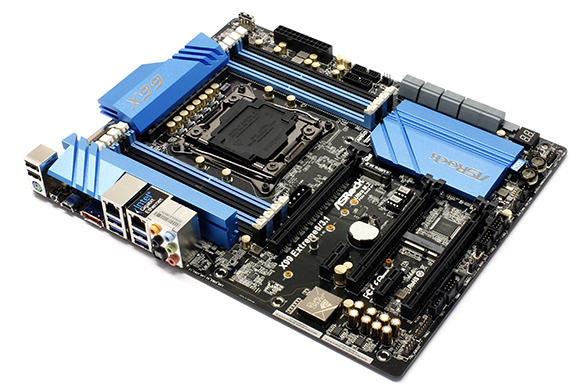

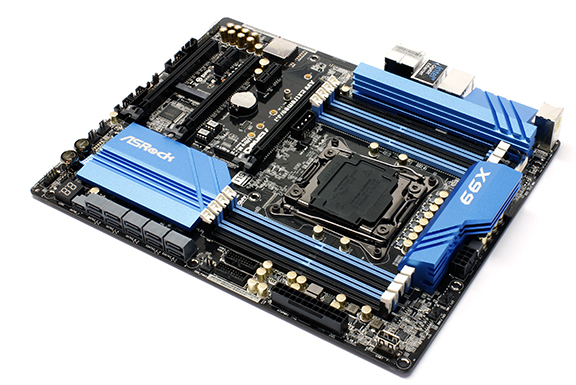

Der er intet nyt under solen i denne USB 3.1 version af X99 Extreme6 bundkortet, men godt ser det altså ud. Desværre har de endnu ikke taget initiativ til at indfarve låsearmene på et ellers lækkert bundkort, hvilket er synd. Resten af designet inklusiv de flotte XXL Heatsinks, som ASRock er så kendte for.

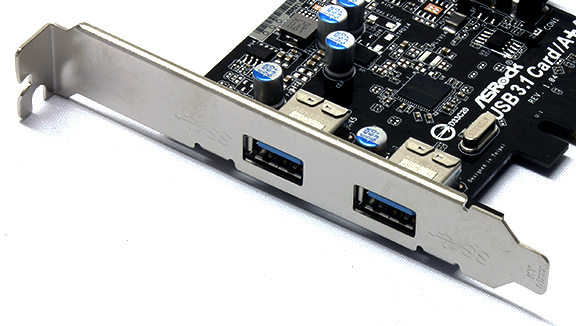

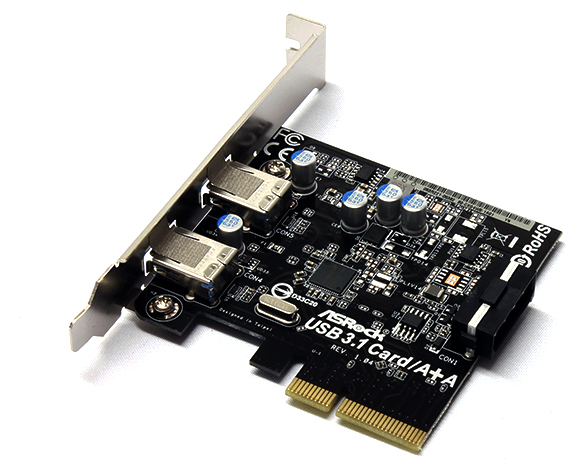

Her ser I USB 3.1 PCIe indstikskortet, der giver os to USB 3.1 Type A stik med de teoretiske 10 Gbps hastigheder. Kortet er fodret af strøm gennem PCIe soklen og et 4-pins Molex stik.

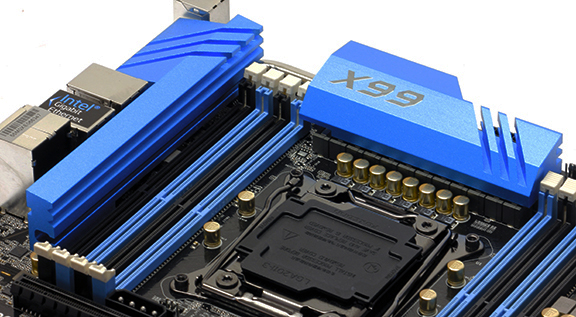

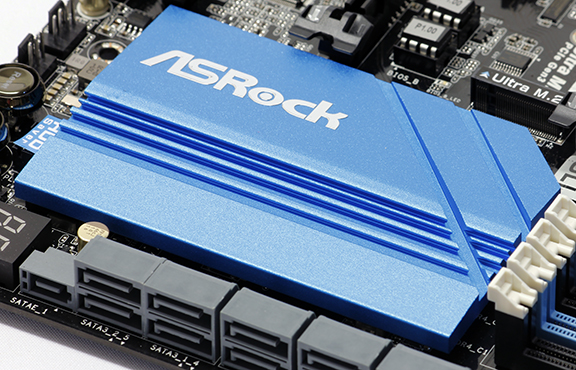

Som altid er ASRocks highend bundkort udstyret med de velkendte XXL Heatsinks, som er fyldt med dybe riller, der sikrer en god afkøling af både chipset samt VRM's. Under heatsinken finder vi en heftig 12-faset strømstyring.

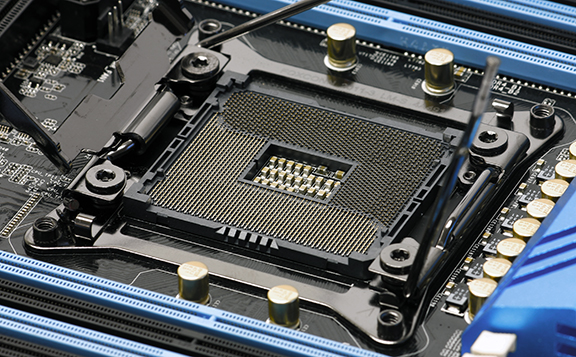

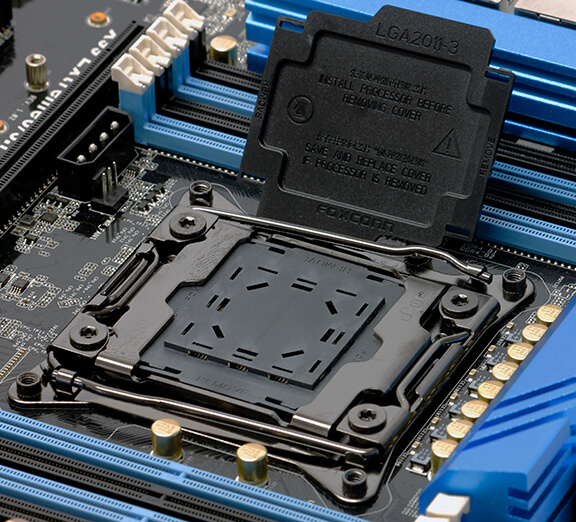

Som noget nyt har ASRock isat hele to beskyttelseskapper over CPU soklen, hvilket jeg ikke lige har set før. Men ikke desto mindre så kan det i hvert fald ikke skade.

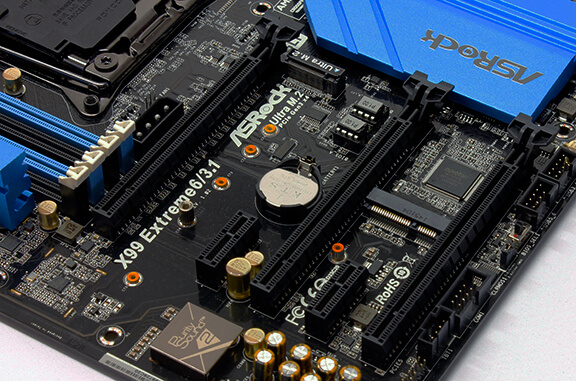

PCIe soklerne har ASRock dog formået at indfarve, og det giver mig glæde i sindet. Vi finder tre PCIe Gen. 3 x16 sokler, og bundkortet understøtter både 3-vejs SLI- og CrossFireX setups. Mellem to af soklerme finder vi desuden en mPCIe sokkel, hvori der kan monteres for eksempel et Wi-Fi eller Bluetooth modul.

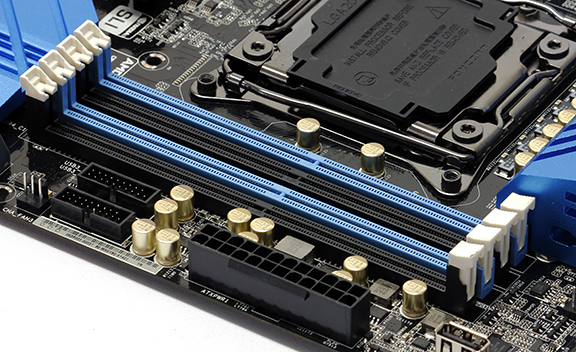

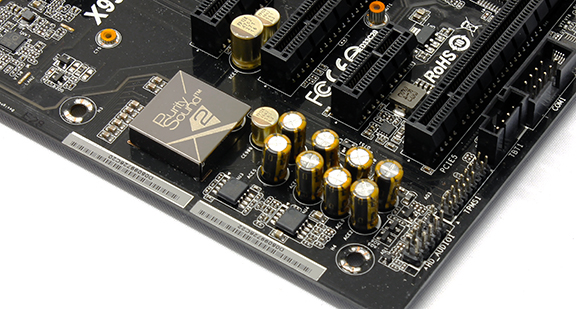

På DIMM siden understøtter kortet non-ECC DDR4 RAM op til 128 GB med en maksimal clock frekvens på 3200 MHz. Lyddelen er ASRocks egen Purity Sound 2, der er en EMI-indkapslet Realtek ALC1150 lydchip med 7.1 surround og DTS-HD support. Chippen kan levere op til 115 dB(A) output samt 104 dB(A) i mikrofonen. I nederste højre hjørne har vi en betjeningsdel med power- samt reset switch, debugging LED, HDD Saver og BIOS switch.

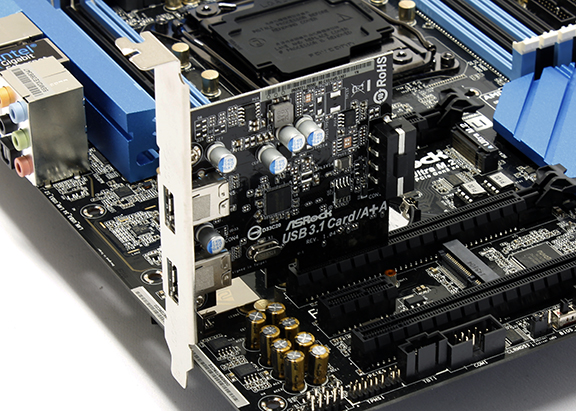

Her kan I se det medfølgende USB 3.1 Type A indstikskort, der giver os to 10 Gbps USB 3.1 porte.

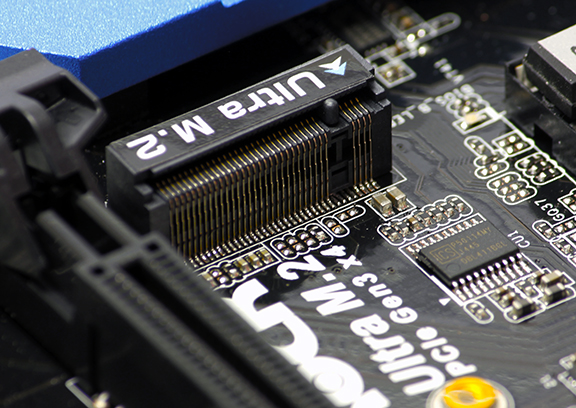

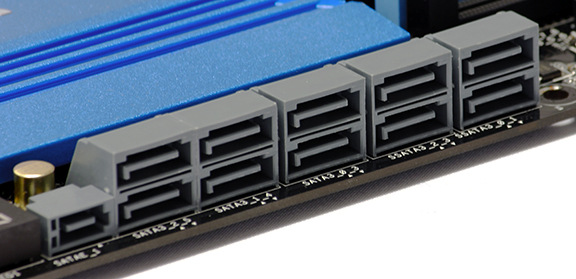

Af disktilslutninger finder vi en Ultra M.2 sokkel med PCIe Gen. 3 x4 hastighed, der giver os en teoretisk hastighed på 32 Gbps. Endvidere har vi to SATA3 porte, hvoraf de to af dem kan anvendes til SATA Express.





På I/O siden finder vi fra venstre mod højre:

• To USB2.0 porte samt en PS/2 port
• Clear CMOS switch
• USB3.1 Type C port
• eSATA port
• To gigabit ethernet porte (Intel og Qualcomm)
• Fire USB3.0 porte
• Udgange til lydchippen

Dette konkluderer også gennemgangen af bundkortet, og på næste side kigger vi på nogle benchmarks.
