MSI Twin Frozr GTX 970 Gaming 4G

Velkommen til Tweak.dk\'s første review i GTX 900-serien, og vi starter som tidligere nævnt med MSi Twin Frozr GTX 970 Gaming 4G. GTX 900-serien er baseret på Maxwell GM204 chippen, som er en 28nm teknologi, hvilket er nyeste chip på markedet på nuværende tidspunkt.

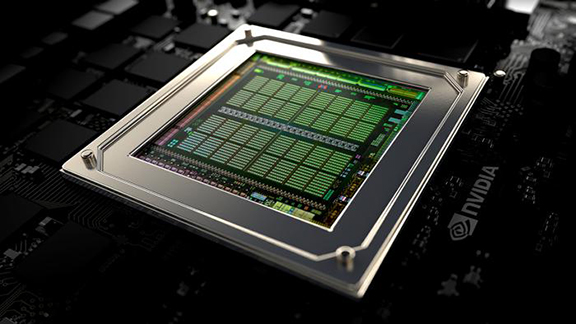

Et produktbillede fra Nvidia, der viser Maxwell chippens Die opbygning, og det er et virkelig lækkert design. GTX 970, som vi har her, gemmer på blandt andet 1664 Shader Cores, men det kan I også se mere om nedenfor i overblikket.





MSi Twin Frozr GTX 970 Gaming 4G kommer med 4 GB GDDR5 VRAM og en 256-bit bus, der giver os en samlet båndbredde på 224 GB/sekund. Derudover er grafikkortet udstyret med MSi\'s verdenskendte Twin Frozr køler, der er blevet genskabt i 5. version lydende navnet Twin Frozr V. Hvad den har at byde på, finder vi ud af ganske snart.





Se dagsaktuelle priser på hardware hos EDBPriser.dk

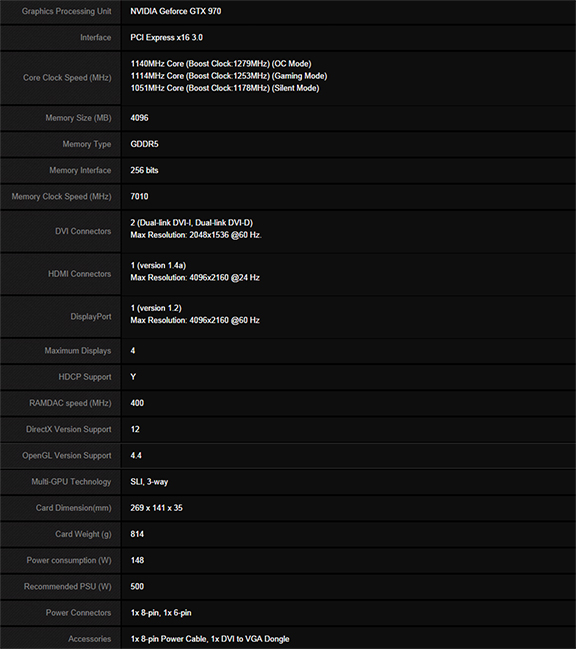

Få overblikket:

• GTX 900 serien er endelig ude af NDA!
• 28nm teknologi
• Twin Frozr V køler
• 4 GB GDDR5 VRAM
• 1664 CUDA (Shader) Cores
• 5.2 billioner transistors i en S-FCBGA chip
• DirectX12.0 support
• OpenGL4.4 support
• 256-bit bus
• Fysisk størrelse på die: 398 mm2
• Lækkert design
• Maksimal dækning af heatsink fra fans

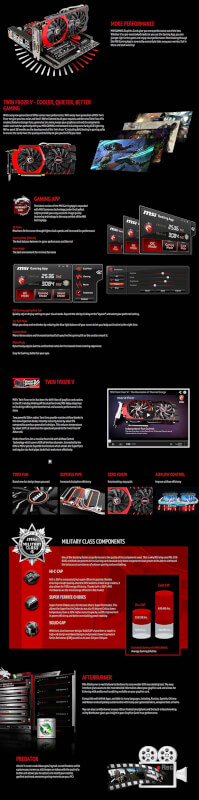

Features:





Lad os nu endelig også gennemgå den åbenlyst nye og videreudviklede Twin Frozr V køler.





Et indblik i MSi\'s Frozr historie viser virkelig, hvor meget det har udviklet sig, og en rigtig lækker detalje med Twin Frozr V er, at MSi har formået at forbedre køleeffekten, mens de altså har sat køleren på slankekur, i og med at bredden er kommet under to PCIe slots.





Grundet chippens energivenlige udvikling har MSi valgt at adskille strømstyrings- og VRAM heatsink fra hinanden, da den helt store varmesynder i de nye grafikkort er VRAM. Derfor giver det også rigtig god mening med seperate heatsinks, og det er en rigtig fed omgang nytænkning!





De nye Torx fans er udformet på en måde, hvor de blæser mere direkte ned mod heatsinken fremfor at sprede luften mere ud over. Når man sætter det sammen med, at blæserne dækker 90% af heatsinkens overflade, mens de faktisk er bredere end selve heatsinken, giver det altså en rigtig god køleeffekt. Formålet med at fans stikker 0,5 cm ud i top og bund gør, at der bliver sendt luft direkte ned på PCB\'et og VRM- samt VRAM heatsinks.



De nye Torx-fans er desuden designet til at presse luften direkte ud mod heatpipes, hvilket øger varmeafledningen endnu mere, og det er en rigtig fed detalje. Selvom det blot er en lille ting, så viser det endnu engang, at der er tænkt over alt i udviklingen.







Fancontrolleren måler både på VRM (strømstyring) og VRAM (videohukommelsen), og da de to fans er styret individuelt, kan det også ske, at den ene blæser står stille, mens den anden drejer fint rundt. Det skyldes selvfølgelig, at de udover at være individuelt styret også er hybridblæsere, der kun kører ved behov.





Billedet er lidt misvisende, da teksten både antyder, at hybrid-funktionen indtræder ved 50- og 60 grader celcius, men det som jeg gerne vil fremhæve er, at de netop er hybrid-blæsere, der stopper med at spinne, når kortet er under en given temperatur. Det vil hjælpe mod unødig støj og slid på fans, når computeren bruges til ikke krævende opgaver.



Efter morgenmøde med MSi på releasedagen, kan jeg imidlertid bekræfte, at kortets blæsere stopper, når kortet kommer under 50 grader celsius.





Effekten af Zero Frozr teknologien ses også meget tydeligt her, da det tager kortet med ind i 0 dB(A) klassen i idle, mens den generelt forbedrede teknologi har nedbragt støjniveauet i loadtemperaturer.

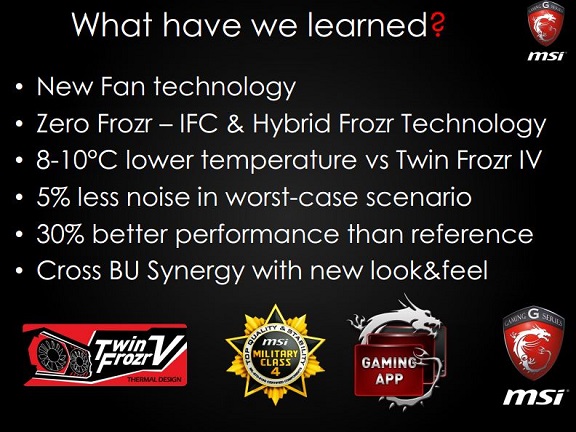

Slutteligt et lille overblik over den nye Twin Frozr V\'s effekt og fordele. Der er selvfølgelig anvendt MSi Military Class 4 komponenter, men det havde vi vel også allesammen forventet.



Nu da vi er kommet vidt og bredt omkring specifikationer og features, kan jeg nu i stedet begynde at kigge på ind- og udpakningen af MSi Twin Frozr GTX 970 Gaming 4G kortet.



Da MSi har haft meget travlt under produktionen af disse press samples, vil der være nogle visuelle forskelle mellem vores kort og det endelig retailkort. Til det formål har MSi vellagt produktbilleder, og jeg vil fremvise det endelig udseende de steder, hvor der er en forskel at se. Men generelt vil jeg anvende egne billeder, da jeg mener at brugen af producentbilleder er for tarveligt.

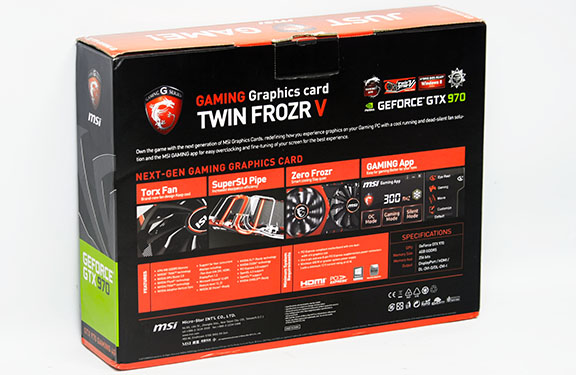

Kassen afviger ikke meget fra tidligere MSi Twin Frozr GTX kort, bortset fra at billede og tekst selvfølgelig tilhører seneste generation. En generel sort baggrund med røde kasser, der indeholder specifikationer og features, mens der på fronten er den velkendte MSi Gaming Dragon og lidt generelle informationer.

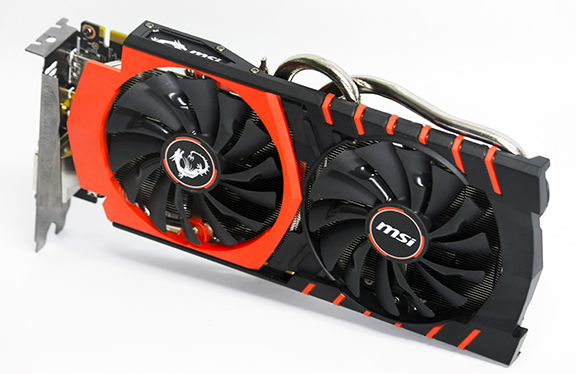

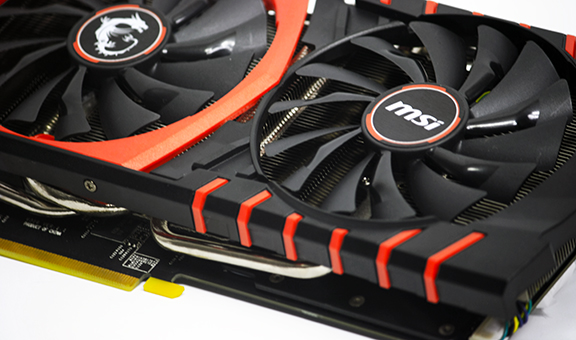

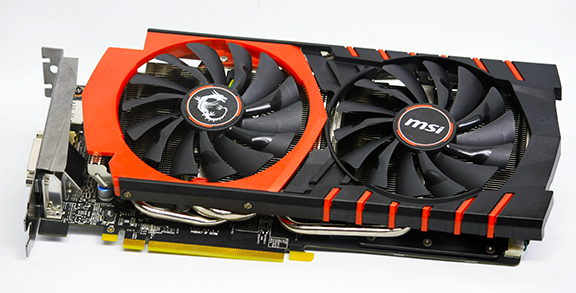

MSi har valgt at bevare farvetemaet til deres Twin Frozr V cover, men selve designet afviger så meget fra IV versionen, og man har i stedet valgt at tage udgangspunkt i de heatsinkdesigns, vi så på deres MSi Z99- og X99 bundkort heatsinks. Blæserne er meget store, og de skovler masser af luft ned på kortet, når behovet opstår.



Generelt har designet fået et voldsomt facelift, og jeg indrømmer gerne at være gennemført vild med det.





Her kan I virkelig få fornemmelse af fanbladenes opbygning, hvor de i bunden skråner rigtig meget nedad, så det grænser op til at være lodret. Det skaber selvfølgelig den meget direkte luftstrøm, som gavner køleeffekten rigtig meget. I kombinatin med en stor heatsink og udnyttelsen af pladsen i coveret til store fans, giver det mulighed for et meget køligt og lydsvagt kort.

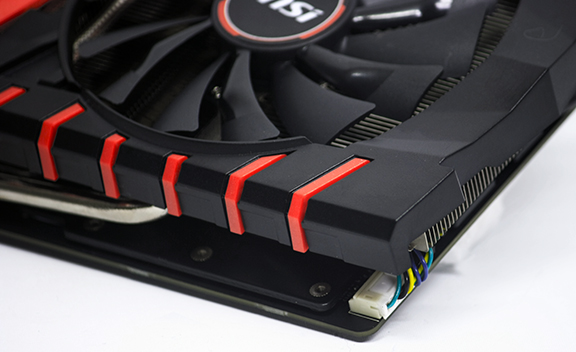

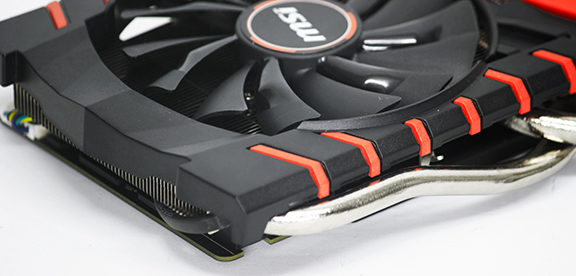

Designet, som er temmelig meget taget fra deres bundkort heatsinks i Gaming serien, kan virkelig ses på fronten af kortet. Det er nemlig det sorte kantede område med røde linjer, der bryder det ellers stilrene design af coveret.

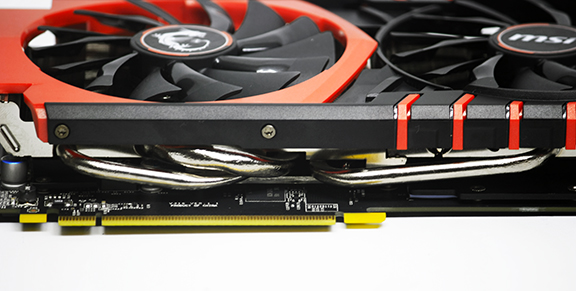

Kortet er udstyret med tre store heatpipes, der er trukket i et SU-mønster, hvilket vil sige, heatpipes løber fint rundt og omkring i heatsinken og flytter varme ud af kortet.





På coveret finder vi også dette MSi logo, der er LED oplyst under brugen, hvorfor der også er trukket en lille, kort ledning til PCB\'et, så det kan få noget strøm.

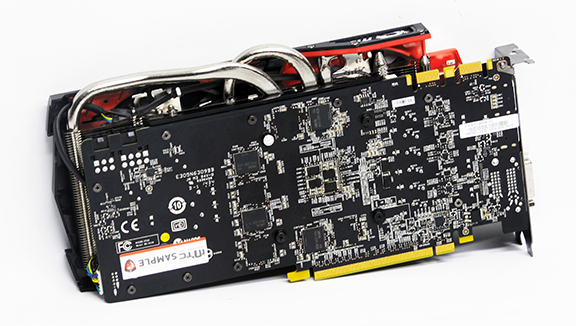

På bagsiden er der ikke monteret nogen heatsink, hvilket heller ikke ligefrem er nødvendigt med den voldsomme Twin Frozr på fronten.

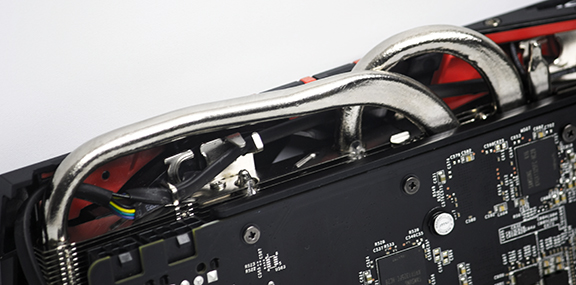

De store, lækre heatpipes set ovenfra. De er virkelig voldsomme, og jeg mener personligt, at det ser godt ud, selvom de stikker noget meget ovenud, hvilket nok ødelægger æstetikken i det for mange. Heatpipes måler 8mm i tykkelsen, og designet med deres nye Super Pipes i S-looket er helt nyt for MSi\'s Twin Frozr serie.

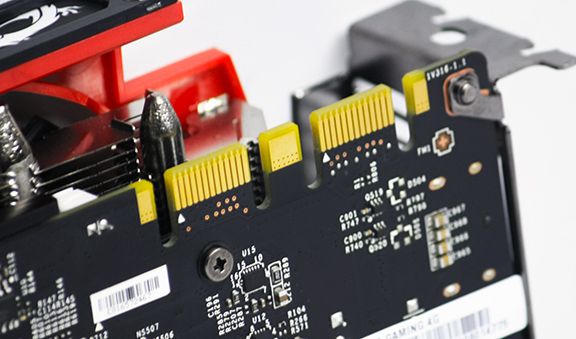

Selvfølgelig er kortet også klargjort til SLi, og i denne omgang kan det tilsluttes op til et tre-vejs system.

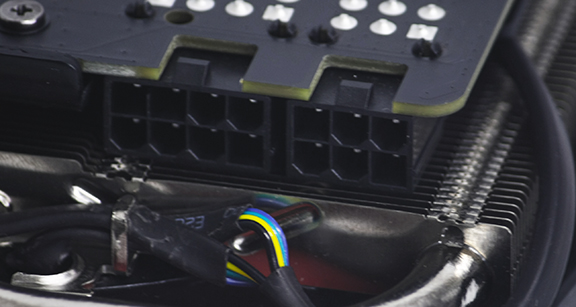

MSi Twin Frozr GTX 970 Gaming 4 G skal bruge en 8-pins- og en 6-pins PCIe tilslutning, hvilket giver en maksimal TDP på 300W fordelt over 150W fra 8-pins, 75W fra 6-pin og 75W fra bundkortets PCIe sokkel.





Her kan I ligesom fornemme heatsinkens størrelse, og ligeså hvor meget blæserne egenlig dækker. Heatsinken går helt ud til kanten af PCB\'et, og med de store fans monteret bliver kortet altså rigtig godt kølet. Det er i hvert fald, hvad jeg forventer og regner med.

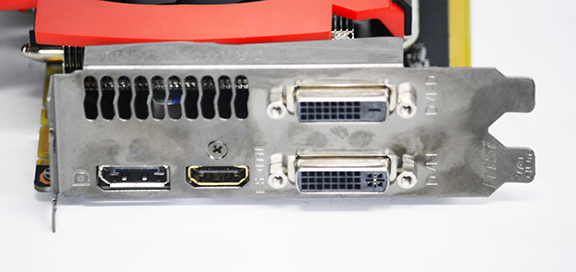

Af tilslutninger er der ikke lavet om på noget. Vi finder:

• DisplayPort
• HDMI port
• DVI-I port
• DVI-D port

Der er mulighed for at tilslutte op til tre skærme uden brug af aktiv DisplayPort-hub, da man med de nye GTX 900 kort kan bruge Dual DVI
